Ağırlıklar 4N, 20N, 30N, 50N fiş soket testi paslanmaz çelik fiş sıklığı test cihazı

 Ağırlıklar 4N, 20N, 30N, 50N fiş soket testi paslanmaz çelik fiş sıklığı test cihazı

StandartilePlug Socket Tester:

IEC 60884-1 "Ev içi ve benzer amaçlar için fişler ve prizler" Bölüm 1: Genel Gereksinimler 24.10Şekil 30

Standart açıklamailePlug Socket Tester:

Fiş, Şekil 30'daki örnekte gösterildiği gibi fişin iğneleri için uygun deliklerle donatılmış sert bir çelik plaka üzerine yerleştirilir.

Deliklerin merkezleri arasındaki mesafeler (örneğin,d1 ve d2) fişin standart levhasındaki her bir iğnenin çapraz kesimi alanının çevresinde çevrili dairenin merkezleri arasındaki mesafelerle aynı olmalıdır..

Her deliğin çapı, iğnenin kesit alanı ve (6 ± 0,5) mm çevresinde çevrili dairenin çapına eşit olmalıdır.

Sokak çelik levha üzerinde, iğneyi çevreleyen dairelerin merkezlerinin deliklerin merkezleriyle aynı anda olduğu şekilde yerleştirilir.

Tablo 16'da belirtilen maksimum çekim kuvvetine eşit bir çekim P, 1 dakikalığına, sarkıtmadan, her bir iğneye, iğnenin boylam eksenine doğru uygulanır.

Çekim, elektrik fişinin ısıtma dolabına yerleştirilmesinden 1 saat sonra (70 ± 2) °C sıcaklıkta bir ısıtma dolabına uygulanır.

Testten sonra, fişeğin ortam sıcaklığına soğumasına izin verilir ve fişeğin gövdesinde hiç bir iğnenin 1 mm'den fazla yer değiştirmediği doğrulanır.

Test örneğiilePlug Socket Tester:Plug, pin

ParametrelerilePlug Socket Tester:

UygulamailePlug Socket Tester:

Fiş ve fiş çubuklarının sıkılığını test etmek için kullanılır. Fiş, fiş çubukları için delikleri olan sert bir çelik plaka üzerine yerleştirilir.Deliklerin merkezleri arasındaki mesafe, fiş standart levhasındaki her bir iğnenin çapraz kesim alanının çevrili dairelerinin merkezleri arasındaki mesafe ile aynı olmalıdır..

Test YöntemiilePlug Socket Tester:

1İlk kullanımdan önce, kullanıcı test cihazını daha etkili ve doğru bir şekilde kullanmak ve testi tamamlamak için ilgili standartlarla tanışmalıdır.

2Sokak çelik levha üzerinde, iğneyi çevreleyen dairelerin merkezlerinin deliklerin merkezleriyle aynı anda olduğu şekilde yerleştirilmiştir.Daha sonra test fişini sokete, iğnenin boylam eksenine doğru yerleştirin.. Daha sonra fiş sıcaklık (70 ± 2) °C ile ısıtma dolabına yerleştirilir, 1 saat sonra bir çekim kuvveti bir ısıtma dolabının içine uygulanır

3. Plug şekline göre sıkıştırma armatürünü seçin ve plüge ile sağlam bir şekilde bağlanmasını sağlayın (çekiş kuvveti uyguladığında gevşemeyeceğinden emin olun)

4Çekiş kuvveti ağırlığını Tablo 16'da verilen maksimum çekim kuvvetine göre seçin (üst üste yerleştirme yoluyla elde edilebilir), ağırlık klemenin halkasına bağlanır, dikkatli bir şekilde kullanılır,ve patlayıcı gerginlik yaratmazlar..

5Testten sonra, güç her fişeğe 1 dakika boyunca uygulanır.fişin ortam sıcaklığına soğumasına izin verilir ve fiş gövdesindeki herhangi bir fiş iğnesinin yer değiştirmesinin 1 mm'yi geçmemesi doğrulanır..

6Test tamamlandıktan sonra cihazın temizlenmesine ve soketlerin bakımına dikkat edin.

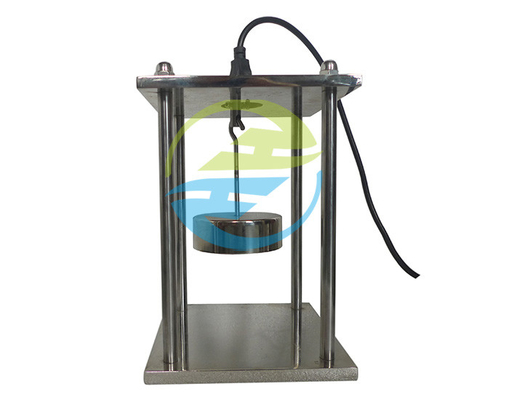

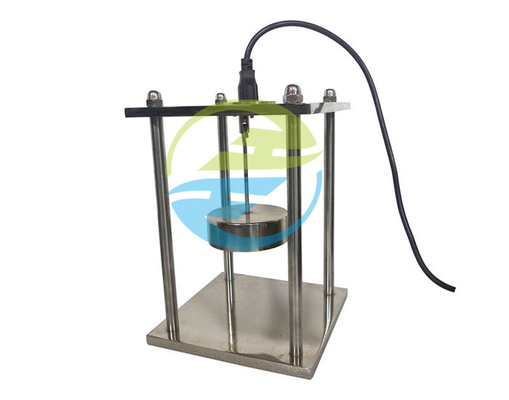

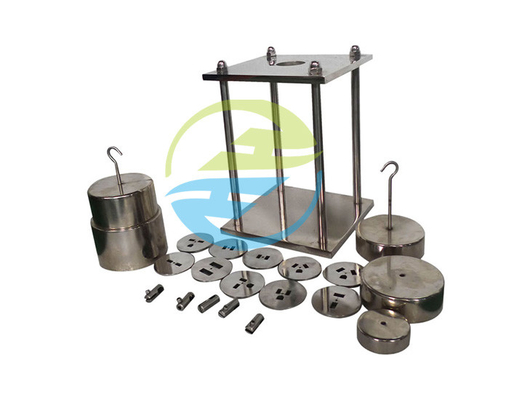

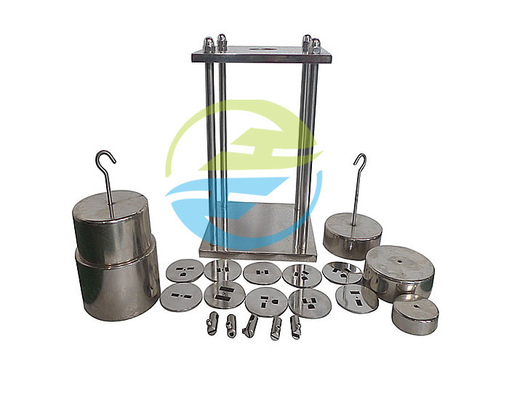

Resim GörünümüilePlug Socket Tester:
