Iec 60034 Yüksek Basınçlı Su Pompası Test Çubuğu Kapsamlı Performans Testi

Iec 60034 Yüksek Basınçlı Su Pompası Test Tezgahı Kapsamlı Performans Testi

Ürün Açıklaması

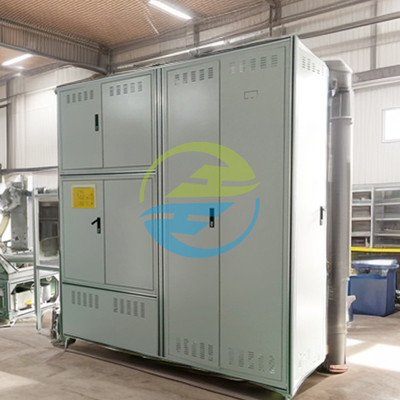

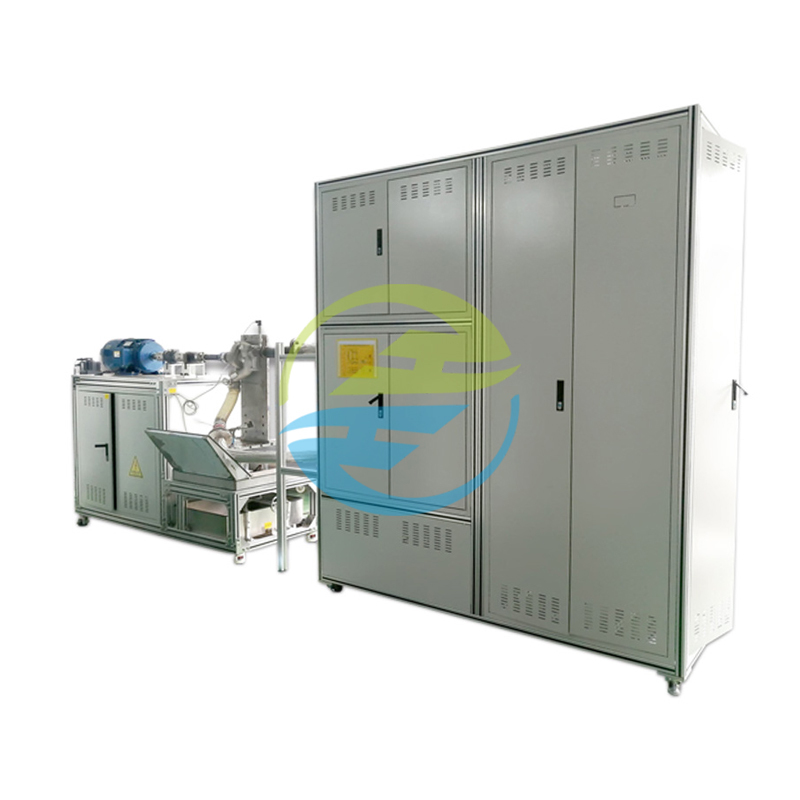

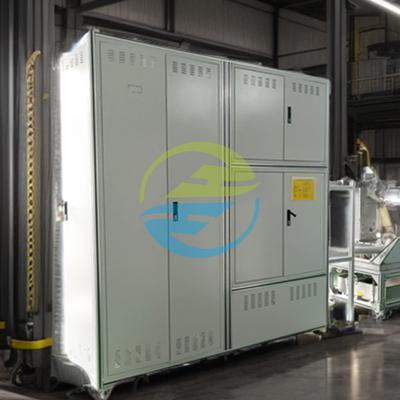

WPT-14, Ar-Ge, üretim ve denetim aşamalarındaki pompa ekipmanlarını test etmek için tasarlanmış, tam özellikli, yüksek hassasiyetli bir su pompası kapsamlı performans test sistemidir. Yüksek basınç, değişken debi, sabit hız/değişken hız ve çoklu ortam koşullarında otomatik testleri destekleyerek geniş bir endüstriyel uygulama yelpazesini kapsar. Gelişmiş bir Pompa Test Ekipmanı olarak, cihaz ISO 9906 gibi uluslararası standartlara uygundur, veri toplama ve izlenebilir rapor çıktı sistemlerini entegre eder ve pompa imalatı, petrokimya, su koruma projeleri ve bilimsel araştırma kurumlarında yaygın olarak kullanılır.

Test Edilen Nesneler

• Santrifüj Pompalar: Tek kademeli/çok kademeli, yatay/dikey, boru hattı pompaları

• Pozitif Yer Değiştirmeli Pompalar: Pistonlu pompalar, diyafram pompalar, dişli pompalar

• Özel Koşul Pompaları: Dalgıç pompalar, kapalı motorlu pompalar, manyetik pompalar

İnceleme Maddeleri

1. Performans Parametreleri:

   • Basınç (H-Q eğrisi, doğruluk ±0.5%)

   • Mil gücü ve verimlilik (P-η eğrisi, çözünürlük 0.1%)

   • Net Pozitif Emme Yüksekliği (NPSHr, ISO 9906 Sınıf B)

2. Çalışma Kararlılığı:

   • Titreşim ivmesi (X/Y/Z üç eksenli, ≤2.8m/s²@1500rpm)

   • Gürültü desibeli (1m mesafede, ≤55kW pompa için 85dB)

3. Dayanıklılık ve Güvenlik:

   • Sızdırmazlık sızıntısı (mekanik salmastra ≤5 damla/dakika)

   • Motor sıcaklık artışı (stator sargısı ≤120K, IEC 60034-1)

4. Özel Testler:

   • Yüksek sıcaklık ortamına uyarlanabilirlik (150℃ sürekli çalışma 24 saat)

   • Parçacık toleransı (50$mu$m safsızlık içeren su ile test edildi, aşınma ≤0.05mm)

Ürün Özellikleri
* Yüksek hassasiyetli test ve akıllı kontrol: Basınç (±%0.2 FS), debi (±%0.5 FS) ve verimlilik (±%0.5) gibi temel parametrelerin doğru ölçümünü elde etmek için yüksek hassasiyetli sensörler ve akıllı ölçüm ve kontrol sistemleri kullanılır. 12 inçlik dokunmatik ekran, tek dokunuşla test şeması ayarını destekler ve PLC bağlantılı servo motor, test verilerinin güvenilirliğini sağlamak için hızı doğru bir şekilde ayarlar.
* Çok boyutlu test yetenekleri: Geleneksel performans testlerine (basınç-debi eğrisi, mil gücü-verimlilik eğrisi, kavitasyon marjı) ek olarak, titreşim (çözünürlük 0.1m/s²), gürültü (doğruluk ±1dB), sızdırmazlık sızıntısı ve yatak sıcaklık artışı gibi göstergelerin eşzamanlı olarak izlenmesini destekleyerek pompanın çalışma kararlılığını kapsamlı bir şekilde değerlendirir.
* Esnek ve uyarlanabilir tasarım: Hızlı değiştirme fikstürü (DN50-DN600 flanş arayüzü), yatay, dikey ve dalgıç pompalar gibi çeşitli pompa tipleriyle uyumludur. İsteğe bağlı vakum sistemi, derin kuyu pompalarının çalışma koşullarını simüle eder ve farklı endüstrilerin ihtiyaçlarını karşılamak için temiz su, atık su ve yağ gibi çeşitli ortamların testlerini destekler.
* Veri izlenebilirliği ve akıllı yönetim: Dahili 256GB depolama alanı, otomatik olarak çeşitli test eğrileri ve raporlar oluşturur, USB/Ethernet ihracatını ve ana bilgisayar yazılımı analizini destekler. SPC istatistiksel grafiklerinin gerçek zamanlı gösterimi, anormal verilerin otomatik işaretlenmesi ve alarmı, ISO 9001 kalite izlenebilirlik gereksinimlerine uygundur.

Uluslararası Referans Standartları
WPT-14 yüksek basınçlı su pompası test tezgahı, test sonuçlarının doğruluğunu ve küresel uygulanabilirliğini sağlamak için bir dizi uluslararası yetkili standardı sıkı bir şekilde takip eder:
* ISO 9906:2018: Pompaların hidrolik performans kabul testi (Madde 5 Verimlilik testi; Madde 6 NPSH testi).
* GB/T 3216-2016: Döner dinamik pompaların hidrolik performans kabul testi Seviye 1, 2, 3 (Madde 5 Basınç testi; Madde 6 Titreşim ve gürültü limitleri).
* API 610:2010: Petrol, petrokimya ve doğal gaz endüstrileri için santrifüj pompalar (Madde 9 Mekanik bütünlük testi; Madde 10 Performans testi).
* ANSI/HI 1.6-2019: Pompa verimlilik testi (Bölüm 4 Verimlilik hesaplama yöntemi; Bölüm 5 Test belirsizliği).
* IEC 60034-1:2010: Dönen elektrik makineleri Bölüm 1: Derecelendirmeler ve performans (Madde 7 Sıcaklık artışı testi; Madde 8 Verimliliğin belirlenmesi).

Teknik Parametreler
