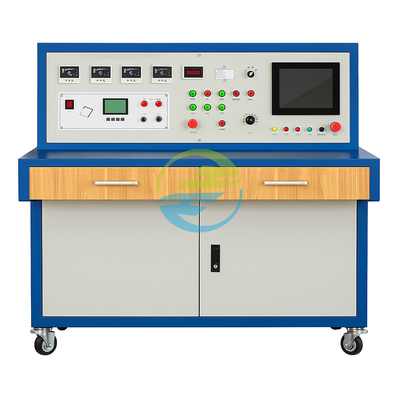

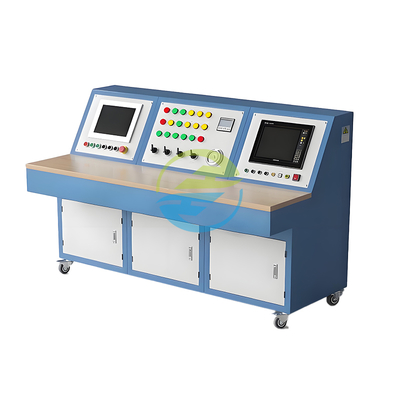

IEC 61810 Uyumlu Röle Test Tezgahı, AC380V Giriş ve 0.2 Seviye Doğruluk

IEC 61810 Uyumlu Röle Test Tezgahı, AC380V Giriş ve 0.2 Seviye Doğruluk

Marka Adı: HongCe
Model Numarası: hcrtb-004
Moq: 1 set
fiyat: Anlaşılabilir
Ödeme Şartları: L/C, T/T
Tedarik Yeteneği: 10 sets per month
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Calibration certificate(cost additional)
Packaging Details:
Plywood
Vurgulamak:

IEC 61810 uyumlu röle test tezgahı

,

AC380V girişli röle test tezgahı

,

0.2 seviye doğruluğa sahip röle test tezgahı

Ürün Açıklaması

Ürün Tanımı
HCRTB-004 Relay Test Bench, çeşitli rölelerin ve anahtarlama bileşenlerinin performans testleri için tasarlanmış yüksek hassasiyetli, entegre elektrikli bileşen test makinesidir.Otomatik olarak test verilerini toplar ve işler, ve aynı anda verileri görüntüler, raporlar oluşturur ve yazdırır.



Ürün Uygulamaları

  • Temel olarak demiryolu ve metro araçlarında kullanılır. It performs operating performance tests (such as pull-in and drop-out value measurements) and parameter adjustments on contact-based electrical switching components such as AC/DC electromagnetic contactors, ara röleler, voltaj röleleri, akım röleleri, termal röleler, hava anahtarları ve zaman röleleri bileşen performansının standartlara uygun olmasını sağlamak için.



Ürün Özellikleri

  • Kapsamlı Test: Ara rölelerin ve kontaktörlerin çekme/çıkma/tutma değerleri, röle yolculuğu aşırı ısınma/aşırı akım değerleri ve röle yolculuğu zamanları gibi temel parametreleri kapsar.Çeşitli bileşen türlerinin test ihtiyaçlarını karşılamak.
  • Yüksek Otomasyon ve Verimlilik: Otomatik olarak veri edinimi, işleme, görüntüleme ve rapor baskılarını tamamlar, manuel işlemleri azaltır ve test verimliliğini ve veri doğruluğunu artırır.
  • Esnek Çıkış Arası: DC 0-150V, DC 0-48V ve AC 0-400V dahil olmak üzere birden fazla gerilim çıkışı sağlar.Çeşitli bileşenlerin voltaj/akım gereksinimlerini karşılamak ve güçlü uyumluluk sağlamak için.
  • Yüksek hassasiyetli ölçüm: 0.2 seviye doğruluk tasarımı kullanılarak, temas direnci, yalıtım direnci ve bobin direnci gibi parametreler için minimum ölçüm hatasını sağlar.Verilerin yüksek güvenilirliğinin sağlanması.



Uluslararası Referans Standartı

IEC 61810-1 "Releler ve Kontakterler - 1. Bölüm: Genel hükümler"

  • Madde Gereksinimleri: Bu standart, röle ve kontaktör testi için ortak terminoloji, tanımlamalar ve temel prosedürleri belirtir.Bu ürünün test prosedürleri, bu standartta belirtilen elektrikli bileşenlerin performans testleri için genel özelliklere uymaktadır..

IEC 61810-3 "Releler ve Kontakterler - Bölüm 3: Elektromanyetik Releler için Test Metotları"

  • Madde gereksinimleri: Elektromanyetik rölelerin çalıştırma değeri, serbest bırakma değeri ve tutma değeri gibi anahtar parametreleri için test yöntemlerini belirtir.Bu ürünün ara rölelerin ve AC/DC kontaktörlerin çalışma performans testleri, bu maddedeki test standartlarına tamamen uyuyor..

IEC 60947-5-1 "Alçak voltajlı anahtarlar ve kontrol cihazları - Bölüm 5-1: Kontrol devre cihazları ve anahtarlama elemanları"

  • Bölüm Gereksinimleri: Kontrol devrelerindeki röleler ve zaman röleleri gibi bileşenler için test gereksinimlerini belirtir.Bu ürünün zaman rölesinin çalışma süresi testi ve temas direnci ölçüm fonksiyonları, bu standardın detaylı gerekliliklerini karşılar..



Teknik parametreler

Kategoriler Özel parametreler
Girdi Gücü Voltaj: AC380V (± 10%); Frekans: 50HZ; Giriş gücü: 15KVA
Kontakterler için arayüz Çıkış voltajı 1: DC 0 ̊150V (daimi ayarlanabilir), Akım: 0-20A;
Çıkış voltajı 2: DC 0 ′′ 48V (daimi ayarlanabilir), Akım: 0-20A
Relay Arabirimi Çıkış voltajı 1: DC 0 ̊150V (daimi ayarlanabilir), Akım: 0-20A;
Çıkış voltajı 2: DC 0 ′′ 48V (daimi ayarlanabilir), Akım: 0-20A;
Çıkış voltajı 3: AC 0 ′′ 400V (daimi ayarlanabilir), Akım: 0-30A;
Arayüz tipi: Genel bağlantı (1 grup 20 çift), Plug-in tipi (1 grup 20 çift)
Hava anahtarları için arayüz Çıkış akımı: 0-100A, Hata < 0,2%; Arayüz sayısı: 5 çiftten oluşan 1 grup
Zaman Ölçümü Aralık: 0 ̊10S
Temas direnci ölçümü Aralık: 0 ′5KΩ
İzolasyon Direnci Ölçümü Aralık: 0 ̊200MΩ
Bobin Direnci Ölçümü Aralık: 0 ′1 MΩ
Kesinlik Sınıfı Sınıf 0.2
