CE 61810 Uyumlu Relay Test Tepesi ±0.5% Doğruluk 220V Giriş

CE 61810 Uyumlu Relay Test Tepesi ±0.5% Doğruluk 220V Giriş

Marka Adı: HongCe
Model Numarası: HCRTB-005
Moq: 1 set
fiyat: Anlaşılabilir
Ödeme Şartları: L/C, T/T
Tedarik Yeteneği: Ayda 10 Set
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Calibration certificate(cost additional)
Ambalaj bilgileri:
Kontrplak
Vurgulamak:

EC 61810 uyumlu röle test tezgahı

,

220V girişli röle test tezgahı

,

yüksek hassasiyetli röle test tezgahı

Ürün Açıklaması

Ürün Açıklaması

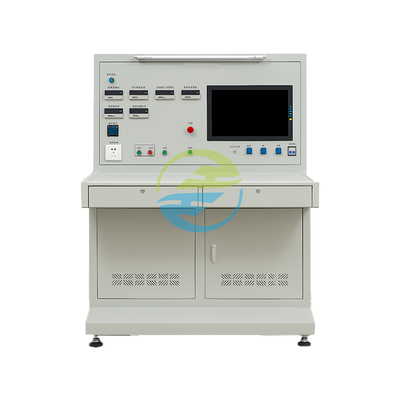

HCRTB-005 röle kapsamlı test tezgahı, son derece akıllı bir test cihazıdır. Doğrudan veri okuma için dijital sayaçlar kullanır, endüstriyel PLC voltaj regülasyonu ve tamamen otomatik bilgisayar operasyonu ile birleştirilir. Tüm test sürecini tamamlamak için sadece röle modelini seçin. Entegre test, veri yönetimi ve rapor oluşturma, yüksek doğruluk, yüksek verimlilik ve kolay bakım sunar.



Ürün Uygulamaları
Çeşitli sinyal rölelerinin denetimi, testi ve kabul denetimi için yaygın olarak uygundur. Kutuplu olmayan röleler, kutuplu röleler, kutup-eğilimli röleler, zaman röleleri ve AC röleleri dahil olmak üzere 19 ana model üzerinde kapsamlı performans testi yapabilir.



Ürün Öne Çıkanları

  • Tamamen Otomatik İşlem: Bilgisayarda tek bir tıklama ile modeli seçin ve elektriksel ve mekanik özellik testleri otomatik olarak tamamlanacaktır. Ezberlenmesi gereken karmaşık adımlar yoktur, bu da acemi kullanıcıların bile hızlı bir şekilde öğrenmesini kolaylaştırır.
  • Ultra Yüksek Test Doğruluğu: Bobin direnci, AC/DC voltaj/akım testi ±%0,5 doğruluk elde eder ve zaman testi 0,001 saniyeye kadar doğrudur, veri güvenilirliği endüstri ortalamasını önemli ölçüde aşmaktadır.
  • Son Derece Uyumlu: Hem takılabilir hem de takılamayan röle testini destekler. Tek bir test kutusu, tüm AX serisi röleler, güç kaynağı panelleri ve iletim röleleri ile uyumludur, sık sık bileşen değiştirme ihtiyacını ortadan kaldırır.
  • Akıllı Veri Yönetimi: Yerleşik bir veritabanı sistemi, kolay izlenebilirlik ve arşivleme için kayıt yönetimi, test verisi sorgulama, rapor yazdırma ve barkod etiketi oluşturma olanağı sağlar.
  • Kullanıcı Dostu Tasarım: Kompakt muhafaza (900×1100×1200mm) ve sezgisel kullanıcı arayüzü, operatör yorgunluğunu azaltır ve uzun çalışma süreleri için uygundur.



Uluslararası Referans Standartları
IEC 61810-1 "Röleler ve Kontaktörler - Bölüm 1: Genel"

  • Madde Gereksinimleri: Röle testi için genel terminolojiyi, test ortamını ve temel prosedürleri standartlaştırır. Bu ekipmanın test koşulları (örneğin, sıcaklık ve nem kontrolü) ve çalışma özellikleri, bu standardın temel röle testi gereksinimlerine tam olarak uygundur.

IEC 61810-3 "Röleler ve Kontaktörler - Bölüm 3: Elektromanyetik Röleler için Test Yöntemleri"

  • Madde Gereksinimleri: Çalışma değerleri, bırakma değerleri ve bobin direnci gibi elektromanyetik rölelerin temel parametreleri için test yöntemlerini tanımlar. Bu ekipman, hem kutuplu hem de kutupsuz rölelerin (örneğin, çalışma değerleri ve ters çalışma değerleri) elektriksel özelliklerini test etmek için bu standardın test prosedürlerine sıkı sıkıya bağlıdır.

IEC 60947-5-1 "Alçak Gerilim Şalt Cihazları ve Kontrol Cihazları - Bölüm 5-1: Kontrol Devre Cihazları ve Anahtarlama Elemanları"

  • Madde Gereksinimleri: Kontak direnci ve izolasyon direnci gibi kontrol devrelerindeki röleler için güvenlik performansı test standartlarını belirtir. Bu ekipmanın kontak direnci (±%1 doğruluk) ve izolasyon direnci testleri, bu standardın güvenlik doğrulama gereksinimlerini tam olarak karşılamaktadır.



Teknik Parametreler

Kategori

Belirli Parametreler

Giriş Gücü

Gerilim: Tek fazlı AC 220V±%10;Frekans: 50Hz±2Hz;Maksimum güç tüketimi: <2KW

Uygulanabilir Röle Modelleri

JWXC-1000, JYXC-660, JSBXC-850, JJC vb. gibi kutupsuz, kutuplu, kutup-eğilimli, doğrultucu, zaman ve AC röleleri dahil 19 seriyi kapsar. Kullanıcı özelleştirmesini ve genişletmeyi destekler

Test Öğeleri

Elektriksel özellikler: Bırakma değeri, çalışma değeri, ters çalışma değeri, bobin direnci, izolasyon direnci, AC/DC voltaj/akım vb.
Mekanik özellikler: Yavaş bırakma süresi, yavaş toplama süresi, kontak hizalaması, kontak basıncı, anahtarlama süresi vb.

Test Doğruluğu

Bobin direnci: ±%0,5±2d;
AC/DC voltaj/akım: ±%0,5±2d;
Zaman ölçümü (yavaş bırakma/anahtarlama, vb.): 0,001s±1d;
İzolasyon direnci: ±%10±3d;
Kontak direnci: ±%1±3d;
Kontak hizalaması: 0,001s±1d

Sistem Bileşimi

1 ana ünite, 1 set röle test soketi, 1 yazıcı, 1 set test kutusu, 1 kontrol bilgisayarı (monitör dahil)

Genel Boyutlar

900×1100×1200mm

Çalışma Ortamı

Sıcaklık: -5℃~+40℃;Bağıl nem: ≤%90 (+25℃);Güçlü manyetizma, titreşim ve iletken tozdan arındırılmış ortam

Çalışma Modu

Bilgisayar yazılımı tarafından kontrol edilir; fare ile model seçimi; otomatik test; veri kaydetme, sorgulama ve rapor yazdırmayı destekler
