Relay test tezgahı
Created with Pixso.

IEC 61810'a uygun röle test tezgahı 20 Test istasyonu DC 5-60V/AC 0-300V bobin voltajı

IEC 61810'a uygun röle test tezgahı 20 Test istasyonu DC 5-60V/AC 0-300V bobin voltajı

Marka Adı: HongCe
Model Numarası: hcrtb
Moq: 1 set
fiyat: Anlaşılabilir
Ödeme Şartları: L/C, T/T
Tedarik Yeteneği: Ayda 10 Set
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Calibration certificate(cost additional)
Ambalaj bilgileri:
Kontrplak
Vurgulamak:

IEC 61810 uyumlu röle test tezgahı

,

20 istasyonlu röle test tahtası

,

DC 5-60V AC 0-300V röle test edici

Ürün Açıklaması

IEC 61810 20 Test İstasyonlarına Uyumlu Röle Test Tezgahı DC 5-60V/AC 0-300V Bobin Gerilimi



Ürün Açıklaması

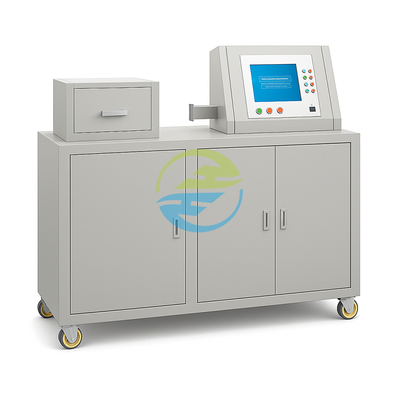

HCRTB-009 Röle Ömür Test Tezgahı, PLC kontrolünü ve kullanıcı dostu bir dokunmatik ekran arayüzünü entegre eden akıllı bir test ekipmanıdır. Açma/kapama sayımı, kontak yapışma tespiti ve arıza değerlendirmesi gibi temel süreçleri otomatikleştirir; sadece kablolama ve parametre ayarları için manuel işlemler gereklidir. Elektriksel ömür testi için 8 istasyon, mekanik ömür testi için 12 istasyon ve performans testi için 1 istasyon ile, dirençli ve endüktif yükler kullanarak gerçek dünya koşullarını simüle eder, röle kontak dayanıklılığı ve performansının doğru bir şekilde test edilmesini sağlar.



Ürün Kullanım Alanları

Röle üreticileri, otomotiv elektroniği laboratuvarları ve elektrikli bileşen test kurumları için ideal olan HCRTB-009, kapsamlı ömür ve performans testleri yapmak üzere tasarlanmıştır. Üretim hattı kalite kontrolünü, uygunluk doğrulamasını ve Ar-Ge validasyonunu destekleyerek, rölelerin seri üretim veya kullanıma sunulmadan önce güvenilirlik standartlarını karşılamasını sağlar.



Ürün Öne Çıkan Özellikleri

Çoklu İstasyon Verimliliği: Yük altında (elektriksel ömür) 8 röleyi ve yük olmadan (mekanik ömür) 12 röleyi aynı anda test eder, ayrıca performans parametreleri (çalışma süresi, bırakma süresi, sıçrama süresi) için 1 istasyon, test verimini en üst düzeye çıkarır.

Gerçek Dünya Yük Simülasyonu: Gerçek çalışma koşullarını kopyalamak için ayarlanabilir gerilim (0-300V) ve akım (0.1-150A) ile dirençli/endüktif yükler kullanır, test sonuçlarının gerçek dünya güvenilirliğini yansıtmasını sağlar.

Akıllı Arıza Yönetimi: Kontak yapışması veya yanma için önceden ayarlanmış eşikler; arızalı istasyonları otomatik olarak durdurur, arıza sürelerini/türlerini kaydeder ve alarmları tetikler, manuel izlemeyi azaltır.

Esnek Parametre Kontrolü: Özelleştirilebilir bobin açma/kapama süresi (0.05-99.9S), test döngüleri (1-99.999.999 kez) ve arıza eşikleri (1-9999 kez), veri kaybını önlemek için elektrik kesintisi hafızası ile.

Hassas Performans Testi: Derinlemesine röle performansı analizi için çalışma süresi, bırakma süresi ve sıçrama süresini (0-999.9ms, 0.1ms çözünürlük) ölçer.



Uluslararası Referans Standartları

  • IEC 61810.1-2008 (Röleler - Bölüm 1: Elektrikli Röleler için Genel Gereksinimler)

Madde 6.3: HCRTB-009'un çift ömür testi yetenekleriyle (8 elektriksel/12 mekanik istasyon) uyumlu, elektriksel ve mekanik ömür test prosedürlerini belirtir.

Madde 7.2: Cihazın 0.1ms çözünürlüklü performans testiyle eşleşen, çalışma süresi, bırakma süresi ve sıçrama süresinin ölçülmesini gerektirir.

  • GB/T 21711.1-2008 (Elektrikli röleler - Bölüm 1: Elektrik kontakları için ömür testi yöntemleri)

Madde 5.2: Ömür testleri sırasında yük simülasyonunu (dirençli/endüktif) zorunlu kılar, HCRTB-009 bunu 0-300V/0.1-150A ayarlanabilir yüklerle yerine getirir.

  • QC/T 695-2002 (Otomotiv röleleri - Test yöntemleri)

Madde 4.7: Otomatik arıza kaydı (yapışma/yanma) ve alarm fonksiyonlarını, HCRTB-009'un temel bir özelliğini gerektirir.



Teknik Parametreler

Seri Numarası

Parametre

Özellik

1

Güç Kaynağı

AC 220V±%10, 50Hz

2

Bobin Gerilimi (DC)

5-60V ayarlanabilir, akım <5A, çözünürlük 0.1V

3

Bobin Gerilimi (AC)

0-300V ayarlanabilir, akım <5A, çözünürlük 0.1V, frekans 50Hz

4

Test İstasyonları

8 istasyon (elektriksel ömür), 12 istasyon (mekanik ömür), 1 istasyon (performans)

5

Bobin Açık Kalma Süresi

0.05-99.9S (programlanabilir)

6

Bobin Kapalı Kalma Süresi

0.1-99.9S (programlanabilir)

7

Test Döngüleri

1-99.999.999 kez (elektrik kesintisi hafızası, tamamlandığında sesli-ışıklı alarm ile otomatik durdurma)

8

Yük Parametreleri

Gerilim: 0-300V; Akım: 0.1-150A (ayarlanabilir, doğruluk ±%1); Güç faktörü: 0.3-1

9

Yüksüz Gerilim

80V-300V ayarlanabilir, çözünürlük 0.1V, doğruluk ±%1

10

Performans Test Aralığı

Çalışma süresi: 0-999.9ms (0.1ms çözünürlük); Bırakma süresi: 0-999.9ms (0.1ms çözünürlük); Sıçrama süresi: 0-999.9ms (0.1ms çözünürlük)

11

Arızalı Ürün Eşiği

1-9999 kez (programlanabilir, arızalı istasyonlar için alarm/durdurma tetikler)

12

Arıza Değerlendirmesi

Arıza sayısı (sürekli veya kümülatif) ayarlanan değere ulaştığında yük/bobin gücünü durdurur; ≥1 dakika için alarm verir

13

Kontrol Modu

Dokunmatik ekranlı PLC kontrolü

14

Kablolama

2 çift yüksek akım terminali (kontaklar için); 1 terminal bloğu (bobin gücü için); yük kabini bağlantısı kablolarla

15

Veri Depolama

Test parametrelerinin ve röle modellerinin uzun süreli depolanması

16

Manuel Kontrol

Her istasyonun ön test akım ayarı için manuel yük açma/kapama fonksiyonu vardır
