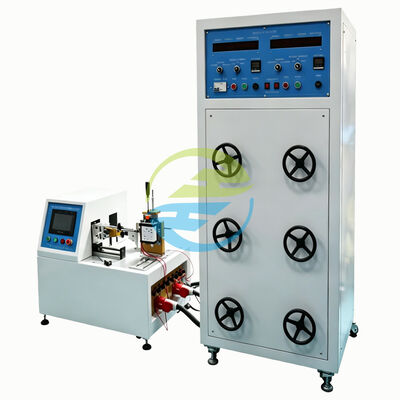

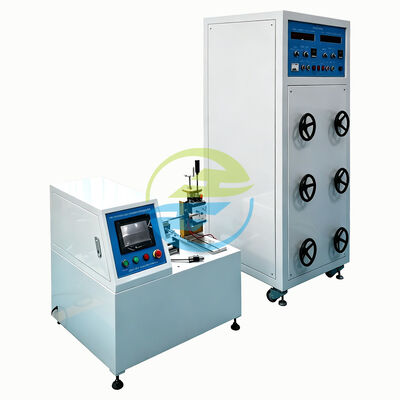

Üç fazlı fiş soket kırma kapasitesi ve normal çalışma test sistemi IEC 60884-1 IEC 60669-1 PLC senkronize kontrolü ile entegre RLC yük testi platformu

Marka Adı:	HongCe
Model Numarası:	HC9910C+9914C
Moq:	1 takım
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T,L/C
Tedarik Yeteneği:	Ayda 1 Takım

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

Calibration certificate(cost additional)

İstasyon sayısı:

3 istasyon, 6'ya genişletilebilir

Kontrol Mimarisi:

Endüstriyel PLC (S7-1200 CPU 1214C)

Ana Güç Girişi:

AC 380V ±%10, 50Hz, üç fazlı 5 telli

RLC Yük Dolabı:

15 kVA, Güç Faktörü aralığı 0,3-0,98, ±0,02 kararlılık

Test Gerilimi:

0-300V AC, ±%0,5 doğruluk

Test akımı:

0-30A AC, ±%1 doğruluk

Tahrik Sistemi:

AC servo motor, 200W, 3000 RPM

Döngü oranı:

Dakikada 1-30 devir

Ambalaj bilgileri:

Yüksek yoğunluklu köpük dolgulu, vakumla kapatılmış nem bariyerli, güçlendirilmiş çelik çemberli ihr

Vurgulamak:

Üç fazlı normal çalışma test sistemi

PLC Senkronize Normal Çalışma Test Sistemi

Ürün Açıklaması

Üç Fazlı Priz Soket Kırma Kapasitesi ve Normal Çalışma Test Sistemi

Ürün Genel Bakışı

HongCe'nin Kırma Kapasitesi ve Normal Çalışma Test Sistemi, elektrikli aksesuar üreticileri ve sertifikasyon laboratuvarları için kapsamlı test çözümleri sunar. Bu entegre platform, hassas mekanik döngüyü yerleşik RLC yük kabini teknolojisiyle birleştirir ve tümü, mekanik hareket ile elektriksel yük uygulaması arasındaki mikrosaniye düzeyinde senkronizasyon için tek bir endüstriyel PLC tarafından kontrol edilir.

Temel Yenilik: Birleşik PLC kontrol mimarisi, mekanik ve elektriksel alanlar arasındaki senkronizasyon zorluklarını ortadan kaldırarak, geçerli kırma kapasitesi test verileri için kritik öneme sahip olan kontakların kapanması ve ayrılması sırasında hassas yük uygulamasını sağlar.

Ana Ürün Özellikleri

Entegre RLC Yük Kabini: Sessiz, ark içermeyen çalışma ve 0.3 ila 0.98 arasında sürekli güç faktörü ayarı için katı hal röleli elektronik anahtarlamalı dirençli, endüktif ve kapasitif yük bankaları
Birleşik PLC Kontrolü: Tek endüstriyel PLC, mikrosaniye düzeyinde senkronizasyonla servo motor hareketini, yük anahtarlamasını, güç faktörü izlemeyi ve veri toplama işlemini yönetir
Üç Bağımsız Test İstasyonu: Bireysel mekanik sürücüler, elektriksel yükler ve ölçüm kanallarıyla farklı numune türleri için paralel test yeteneği
Gerçek Zamanlı Güç Faktörü Otomatik Telafisi: Sürekli izleme ve otomatik ayarlama, uzun test çalışmaları boyunca hedef PF'yi ±0.02 içinde tutar
106 kPa Atmosfer Basıncı Odası: IEC 60884-1 Madde 20 gereksinimlerine göre standartlaştırılmış test koşullarını koruyan kapalı muhafaza
Yüksek Hızlı Dalga Formu Yakalama: Tepe akımı, ark süresi, ark enerjisi ve kontak sekmesi parametrelerinin otomatik analizi ile 1 MS/s örnekleme
Kapsamlı Güvenlik Sistemleri: Kilitli test bölmeleri, yedekli acil durdurma devreleri, elektriksel koruma ve termal izleme
Çok Fazlı Test Dizileri: 20 adede kadar sıralı faz ve farklı mekanik ve elektriksel parametreler arasında otomatik geçişlerle tarifeye dayalı testler
Modüler Mimari: 6 test istasyonuna kadar genişletilebilir, yükseltilebilir PLC firmware ve yük kapasitesi

Test Fonksiyonları

IEC 60884-1 Madde 20 Kırma Kapasitesi: 1.1× nominal voltaj, nominal akım, cos φ ≥0.6'da 50 döngü
IEC 60884-1 Madde 21 Normal Çalışma: Nominal voltaj ve akımda 5.000 döngü (≤16A) veya 2.500 döngü (>16A-32A)
IEC 60669-1 Madde 19 Anahtar Çalışması: Elektrikli yük altında 40.000 döngü (≤16A) veya 20.000 döngü (>16A)
IEC 60669-1 Madde 20 Açma/Kapama Kapasitesi: 1.1× nominal voltaj, 1.25× nominal akım, cos φ 0.3'te 200 döngü
Özel Yük Profili Testi: Ürüne özel protokoller ve hızlandırılmış ömür testleri için kullanıcı tanımlı parametreler
Sıralı Çoklu Standart Testi: Yapılandırılabilir duraklama noktalarıyla birden çok standardı kapsayan otomatik zincirlenmiş test dizileri

Uluslararası Standartlara Uyumluluk

Standart	Madde(ler)	Anahtar Test Parametreleri
IEC 60884-1:2013	Madde 20, Şekil 16	Kırma kapasitesi: 1.1× nominal voltaj, nominal akım, cos φ 0.6'da 106 kPa'da 50 döngü
IEC 60884-1:2013	Madde 21, Tablo 18	Normal çalışma: Nominal parametrelerde 5.000 döngü (≤16A), 2.500 döngü (>16A-32A)
IEC 60669-1:2017	Madde 19, Şekil 12	Anahtar çalışması: cos φ 0.8'de açma, cos φ 0.6'da kapama ile 40.000 döngü (≤16A), 20.000 döngü (>16A)
IEC 60669-1:2017	Madde 20, Tablo 9-10	Açma/kapama kapasitesi: 1.1×V, 1.25×I, cos φ 0.3'te 200 döngü
GB/T 2099.1-2008	Maddeler 20, 21	IEC 60884-1'e eşdeğer Çin ulusal standardı
BS 1363-1:2023	Maddeler 19, 20	13A fişler/prizler için Birleşik Krallık standardı, özel dayanıklılık gereksinimleri

Teknik Özellikler

Parametre	Özellik
Test İstasyonları	3 bağımsız istasyon, 6'ya kadar genişletilebilir
Kontrol Sistemi	10 inç HMI dokunmatik ekranlı Endüstriyel PLC (S7-1200 CPU 1214C)
Güç Girişi	AC 380V ±10%, 50Hz, üç fazlı, maksimum 15 kVA
RLC Yük Kabini	0.01 çözünürlükle 0.3-0.98 PF aralığında 15 kVA toplam kapasite
Test Voltajı	0-300V AC, ±0.5% doğruluk
Test Akımı	0-30A AC, ±1% doğruluk
Sürüş Sistemi	17-bit enkoderli AC servo motor, 0-100mm strok
Döngü Hızı	İstasyon başına programlanabilir, dakikada 1-30 döngü
Dalga Formu Yakalama	1 MS/s örnekleme, 12-bit çözünürlük, otomatik analiz
Boyutlar	Test tezgahı: 1600×900×1700mm, Yük kabini: 800×800×1800mm
Ağırlık	Toplam yaklaşık 800 kg
Sertifikalar	CE işareti (LVD + EMC), ISO 9001:2015 KYS

Uyumlu Test Nesneleri

Ev tipi fişler ve prizler: BS 1363 (Birleşik Krallık), CEE 7/IV Schuko, NEMA 5-15/5-20 (ABD), AS/NZS 3112 (AU/NZ), GB 1002/2099 (Çin)
Ev tesisatları için anahtarlar: 1'li ila 4'lü, tek/çift kutuplu, nominal 10A-45A
Endüstriyel fişler ve prizler: IEC 60309-1/-2, 16A/32A, IP44/IP67
Cihaz kuplörleri: IEC 60320 C13/C14, C15/C16, C19/C20
Röle anahtarlamalı akıllı prizler ve IoT özellikli prizler
AC şebeke girişli USB şarj prizleri

Temel Teknoloji Avantajları

Elektronik Yük Bankası Anahtarlaması: Katı hal röle mimarisi, mekanik kontaktör aşınmasını ortadan kaldırarak, kontaktörler için yaklaşık 100K'ya karşılık >10M döngü ömrü sağlar

Gerçek Zamanlı Güç Faktörü Otomatik Telafisi: Sürekli izleme ve ayarlama, ±0.02 PF doğruluğunu korur, uzun testler sırasında sıcaklık sapmalarını telafi eder

Birleşik Mekanik-Elektriksel Senkronizasyon: Tek PLC, kontak kapanması ve ayrılması anlarında yük uygulamasını sağlar

HongCe Kaynak Fabrika vs. Ticaret Şirketleri

Değerlendirme Kriteri	HongCe — Kaynak Fabrika	Tipik Ticaret Şirketi
İş Modeli	Kendi bünyesinde tasarım, mühendislik ve üretim yapan doğrudan üretici	Bilinmeyen fabrikalardan ekipman yeniden satan aracılar
Fiyatlandırma	Şeffaf maliyet yapısıyla fabrika doğrudan fiyatlandırması	Sınırlı indirim esnekliğiyle %15-30 aracı komisyonu
Teknik Destek	Uygulama uzmanlığıyla doğrudan mühendis-mühendis iletişimi	Tedarikçilere bağlı sınırlı teknik bilgiye sahip satış personeli
Kalite Kontrol	Tam dokümantasyonla beş aşamalı şirket içi KK süreci	Tedarikçi fabrikanın KK'sına dayanır, sevkiyatlar arasında kalite değişir
Satış Sonrası Hizmet	12 ay garanti, ömür boyu ücretsiz destek, 5 yıl yedek parça garantisi	Tedarikçiye bağlı garanti, parça bulunabilirliği garanti edilmez

Kalite Kontrol Süreci

KK Aşaması	Denetim Faaliyetleri	Kabul Kriterleri
Aşama 1: Malzeme Muayenesi	Kimyasal bileşim doğrulama, sertlik testi, boyut doğrulama	ASTM A240'a göre SUS304 bileşimi, sertlik ±2 HRC, yüzey kalitesi Ra ≤1.6μm
Aşama 2: İşleme Muayenesi	İlk parça muayenesi, boyut doğrulama, diş kalitesi kontrolü	Kalıp toleransı ±0.005mm, diş uyumu ISO 965'e göre Sınıf 6H/6g
Aşama 3: Montaj Doğrulaması	Mekanik uyum kontrolü, elektriksel süreklilik, güvenlik kilidi testi	Yalıtım direnci ≥100 MΩ, tüm kilitler işlevsel, anormal ısı yok
Aşama 4: Fonksiyonel Test	48 saatlik alıştırma, kalibrasyon doğrulama, güvenlik sistemi testi	Tüm fonksiyonlar doğru çalışır, kalibrasyon tolerans dahilinde, gürültü ≤65 dB(A)
Aşama 5: Sevkiyat Öncesi Denetim	Son görsel inceleme, dokümantasyon kontrolü, paketleme doğrulama	Kozmetik kusur yok, eksiksiz dokümantasyon, uygun paketleme

İlgili Test Ekipmanları

Sıkça Sorulan Sorular

HongCe kendi fabrikası olan gerçek bir üretici mi?

Evet, HongCe, Guangdong, Çin'deki kendi üretim tesisimizi işleten gerçek bir kaynak fabrika üreticisidir. CNC işleme, ısıl işlem, hassas taşlama, elektrik montajı ve sistem entegrasyonunu tek çatı altında gerçekleştiriyoruz. Üretim yeteneklerimizi doğrulamak için fabrika ziyaretlerini (yüz yüze veya sanal) memnuniyetle karşılıyoruz.

HongCe, ekipmanları özel gereksinimler için özelleştirebilir mi?

Özelleştirme, HongCe'nin temel yetkinliklerinden biridir. Mühendislik ekibimiz, özel ulusal standartları veya benzersiz test gereksinimlerini karşılamak için mekanik konfigürasyonu, elektriksel parametreleri, kontrol sistemlerini, dokümantasyonu ve fiziksel düzeni değiştirebilir. Tipik özel proje zaman çizelgesi: tasarım incelemesi için 7-15 gün, prototip üretimi için 30-45 gün.

Tipik üretim teslim süreniz nedir?

Standart modeller sipariş onayından sonra 15-25 iş günü içinde sevk edilir. Özel ekipmanlar genellikle 30-45 iş günü sürer. Acil siparişler (standart modeller için 7-10 gün) ek ücret karşılığında mevcuttur. Acil yedek parçalar uluslararası ekspres ile aynı gün sevkiyatı mevcuttur.

Yerinde kurulum ve eğitim sağlıyor musunuz?

İki destek seviyesi sunuyoruz: Seviye 1 - Uzaktan Rehberli Kurulum (ücretsiz) video konferans rehberliği ile ve Seviye 2 - Yerinde Devreye Alma (isteğe bağlı) uygulamalı kurulum, kalibrasyon doğrulama ve özelleştirilmiş operatör eğitimi ile. Yerinde hizmet genellikle 2-5 iş günü sürer.

Ne kadar garanti kapsamı sağlıyorsunuz?

Her enstrüman, gerekli olduğunda yedek parça değişimini, uzaktan teşhis desteğini ve fabrikaya iade onarımını kapsayan 12 aylık kapsamlı bir garanti içerir. Genişletilmiş garanti planları (24 veya 36 ay) mevcuttur. Tüm orijinal alıcılar için ömür boyu ücretsiz teknik destek sağlıyoruz.
