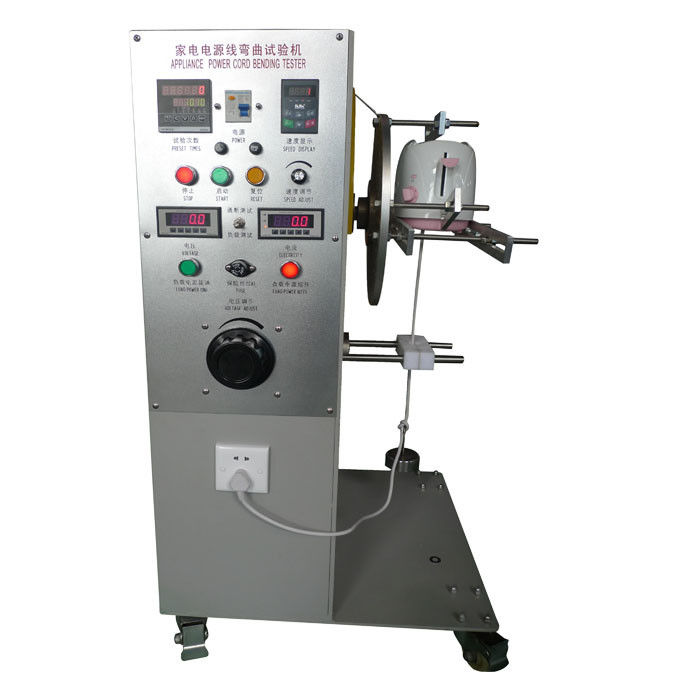

Bir Çalışma İstasyonu ile IEC60335-1 fıkra 25.14 Tedarik Kordon Flexing Test Cihazı

Bir Çalışma İstasyonu ile IEC60335-1 Madde 25,14 Tedarik Kordon Flexing Test Cihazı

Ürün Bilgisi:

Bu test cihazı da cihazı giren besleme kablosu korumayı denetler. Bu IEC60335-1 fıkra 25.14 standart gereksinimleri karşılar. Elektrik kablosu yeterince bu cihazı giren aşırı esneme karşı korumalıdır, böylece çalışma sırasında taşınır bir kaynağı kablosu ile sağlanan Aletleri yapılacaktır. Bu otomatik kordon makaralı aletleri için geçerli değildir.

Elektrik kablosu yeterince bu cihazı giren aşırı esneme karşı korumalıdır, böylece çalışma sırasında taşınır bir kaynağı kablosu ile sağlanan Aletleri yapılacaktır.

Not 1: Bu yerine 22.16 tarafından test edilmektedir otomatik kordon makaralı aletleri için geçerli değildir.

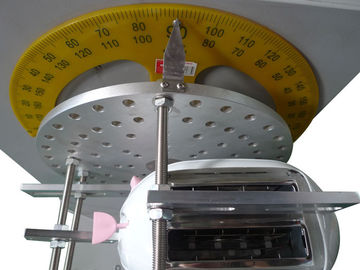

Uyum, Şekil 8 'de gösterildiği gibi bir salınım elemanı olan bir aygıt üzerinde gerçekleştirilir aşağıdaki test ile kontrol edilir.

Giriş açıklığı içerir cihazın bir parçası salınımlı parçaya sabitlenmiş olup, bu da elektrik kablosu ilerlemesinin ortasında olduğu zaman, bu kord görevlisi girer ya da giriş dikeydir ve geçer kablosunun ekseni salınım ekseni. Düz kordların bölümü ana ekseni salınım eksenine paralel olacaktır.

Uygulanan kuvvet böylece kordon yüklenir:

0,75 mm geçen düşük bir kesit alanına sahip olan kablolar için 10 N;

Diğer kordonlar için 5 N,.

Salınım eksenine ve kordon veya kordon koruma cihazı girdiği nokta arasındaki, Şekil 8'de gösterildiği gibi tam kapsamlı, kordon ve yük üzerinde salınan üye hamle minimum yanal yaptığınızda, böylece mesafe X, ayarlanır hareketi.

Salınım elemanı (dikey her iki tarafında 45 °), 90 ° 'lik bir açı boyunca hareket ettirilir, 20000 olmak ve Z ekleri için flexings ve diğer bağlantı 10000 numaralı esneme oranı dakikada 60.

Not 2: Bir esneme 90 ° bir harekettir.

Bir düz kablo monte takdirde kablo ve ilgili parçalar, flexings yarıya sonra 90 ° 'lik bir açı ile getirilir.

Test sırasında, iletkenler Anma gerilimde sağlanır ve cihazın anma akım ile yüklü.

Not 3: Cari topraklama iletkeni geçirilir değil.

Test neden olmamalıdır

1. iletkenler arasında bir kısa devre;

2. Herhangi bir iletkenin şeritlerinin% 10'dan fazla bir kırılma;

Onun terminalden iletkenin 3. Ayırma;

Herhangi bir kordon nöbet 4. gevşemesi;

Bu standarda uygunluğu bozabilecek kablosu veya kablo koruma 5. Hasar;

6. Kırık şeritler yalıtım piercing ve erişilebilir hale.

Teknik parametreler:
