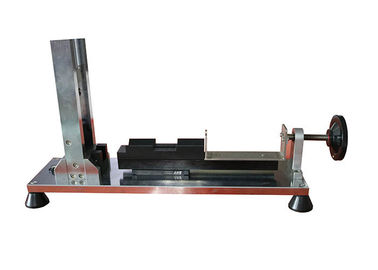

Bahar için Kalibrasyon Cihazı Darbe Test Cihazı Darbe Hammer Kumandalı

Bahar için Kalibrasyon Cihazı Darbe Test Cihazı Darbe Hammer Kumandalı

  • Bahar için Kalibrasyon Cihazı Darbe Test Cihazı Darbe Hammer Kumandalı
  • Bahar için Kalibrasyon Cihazı Darbe Test Cihazı Darbe Hammer Kumandalı
  • Bahar için Kalibrasyon Cihazı Darbe Test Cihazı Darbe Hammer Kumandalı
  • Bahar için Kalibrasyon Cihazı Darbe Test Cihazı Darbe Hammer Kumandalı
Bahar için Kalibrasyon Cihazı Darbe Test Cihazı Darbe Hammer Kumandalı
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HongCe
Sertifika: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Model numarası: CSH-1
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Set
Fiyat: Negotiatable
Ambalaj bilgileri: Kontrplak
Teslim süresi: 25 gün
Ödeme koşulları: T/T
Yetenek temini: ayda 15 setleri
İletişim
Detaylı ürün tanımı
Doğruluk: 0.01J Maks. ölçüm aralığı: 0-2J
Darbe enerjisi: Maks. 2J Sarkaç: çelik
Vurgulamak:

Darbe Test cihazları

,

pendulum impact testing machine

Bahar için Kalibrasyon Cihazı Darbe Test Cihazı Darbe Hammer Kumandalı


Ürün Bilgisi:

bahar çekiç Kalibrasyon cihazı IEC60068-2-75 ve GB2423.55 standart gereksinimlerine göre tasarlanmış ve imal edilmiş, 0 ve 2 J. arasındaki yay çekiç test kalibrasyonu için kullanılan

kalibre yay çekiç sunulan enerji doğrudan ölçmek zor olduğundan, bu cihazın kalibrasyon prensibi sarkaç ve damla yüksekliğinin kütlesi hesaplanır enerjiyi karşılaştırarak gereğidir.

Bu cihazın en yüksek çözünürlük özelliği 0.01J olduğunu. bahar çekiç kiralama, sarkaç çubuk ve havacılık yatağı ithal kaliteli çelikten yapılmıştır o zaman cihazın hassasiyet ve kararlılığını artırmak için çok salma mekanizması tasarımı geliştirildi, maksimum, titreşim testi etkileyebilir azaltabilir .


Teknik parametreler:

Hassasiyet

0.01J

Maksimum ölçüm aralığı

0-2J

darbe enerjisi

Maks. 2J

Kılavuz oluk çapı

51mm

sarkacın enerji kaybı

<0.002J

tetik mesafesi

> 30mm


Uyarı ve bakım:

bahar çekiç test tetiklenir önce 1.The sarkaç çubuk herhangi bir salıncak olamaz.
bahar çekiç test tetiklenir sonra 2.Stop bırakma tekerlek sallanan
3.Operating ortamı: 25 ± 5 ℃, sıcaklık% 60-80, titreşimi önlemek.
temizlemek için ihtiyacı, alkol kullanmayın lütfen eğer 4.Lubricant, ibrenin sürtünme kağıda eklenemez.

Bahar çekiç kalibrasyonu için Prosedür:

Kalibrasyon B.1 Prensibi

Bu kalibrasyon prosedürü prensibi kütlesi ve düşme yüksekliği, hesaplanan bir sarkaç enerjisine direkt olarak ölçülmesi zor bir yay çekici, tarafından sağlanan enerji karşılaştırmaktır.

Kalibrasyon cihazının B.2 İnşaatı

monte kalibrasyon cihazı Şekil B.1 gösterilmiştir. Dışında çerçeveden, ana parçaları bir yatak "a", bir sürükle işaretçi "b" bir sarkaç "c", bir bırakma temel "d" ve bırakma cihazı "e" dir.

Kalibrasyon cihazın ana bölümü Şekil B.2 gösterilen sarkaç "c" dir. Bu sarkaç alt ucunda, Şekil B.3 gösterilen ayrıntıları içeren bir çelik yay sabitlenir. Bahar özel tedavi gerektiren, yay çeliğinden ve katı sarkaç "c" sabitlenir.

Şekil B.4 büyük ölçekte bazı parçaları gösterir

özelliklere sahip yay çekiçler kalibre edilmesi için eşit veya 1'den az, J. enerji değerleri için Tablo 1 'de tanımlandığı gibi olduğu 2 J, bir sarkaç yay için tanımlandığı gibi, bu yay özelliklerine sahip yay çekiçler kalibre etmek için tasarlanmış olduğu dikkate alınmalıdır cihazı kalibre farklı bir tasarım olması gerekir.

işaretçi uygun sürtünme özelliklerini elde etmek amacıyla, kalın dokuma bir kumaş parçası taşıyan metal yüzeyleri arasına yerleştirilir, piyano teller küçük bir güç bezin uygulandığı bu şekilde bükülmüştür.

tahliye aracı kalibrasyon cihazının kalibrasyon sırasında çıkarılır, çünkü tahliye aracı vidalar aracılığıyla salma tabanına sabitlenir.

Kalibrasyon cihazının kalibrasyonunun B.3 Yöntemi

Şekil B.5'te gösterildiği gibi kalibrasyon cihazının kalibrasyonu, bir yay-çekiç alınan bir kalibrasyon çarpıcı elemanı "g" ile gerçekleştirilir. Kalibrasyon önce, serbest bırakma cihazı kalibrasyon cihazının kaldırılır.

kalibrasyon çarpıcı elemanı yatay bir düzlemde yer alan askı noktaları dört keten parçacığı "H" ile süspansiyon haline getirildi sarkaç ve kalibrasyon dikkat çekici unsur arasındaki temas noktasının üzerinde 2000 mm ikinci dinlenme konumunda olduğunda. Kalibrasyon çarpıcı elemanı dinlenme pozisyonunda temas noktasının altında en fazla 1 mm olmalıdır, sarkaç ve dinamik koşullar altında temas noktasında, nokta "k" karşı sallanmaya izin verilir. Süspansiyon noktalar daha sonra iki kontakt noktaları arasındaki farka eşit bir mesafe boyunca yetiştirilir.

süspansiyon sistemi ayarlanır, kalibrasyon dikkat çekici unsur "g" ekseni sarkaç "C" ve çarpma anında yatay olacak kalibrasyon çarpıcı elemanının temas yüzeyine dik açıda olacaktır.

elemanı çarpıcı kalibrasyon dinlenme konumunda olduğunda bu nokta "K" kalibrasyon çarpıcı elemanının kafasının tam olarak konumlandırılır, böylece kalibrasyon cihazı yerleştirilir.

güvenilir sonuçlar elde etmek için, kesme tertibatı katı bir binanın bir yapı parçasına, örneğin, büyük bir desteğe sabitlenir.

düşme yüksekliği, kalibrasyon çarpıcı elemanının ağırlık merkezinde ölçülmüştür ve ölçüm esnek bir hortum ile birbirine bağlanmış iki cam tüpler, "j" aşağıdakilerden oluşan bir sıvı seviyesi cihazı kullanılarak kolaylaştırılabilmektedir. Cam tüpler bir sabit ve bir ölçekte "I" ile donatılır.

Kalibrasyon dikkat çekici unsur, kırıldığında, kalibrasyon çarpıcı elemanının serbest neden olan bir ince iplik, "m" ile, üst pozisyonda tutulabilir.

Kalibrasyon cihazı ölçeklendirme için bir daire bu dairenin merkezi sarkacın rulman denk ve onun yarıçapı daire sürükleme işaretçi uzanacak şekilde varlık, ölçek plaka üzerinde çizilir. ikinci dinlenme pozisyonunda sarkaç ile temas haline getirilir, bu çember üzerinde, Şekil B.6 gösterilen sıfır noktası 0 J sürükle işaretleyici tarafından işaret edilen bir noktada işaretlenir.

Kalibrasyon 250 g bir kalibrasyon çarpıcı bir elemanı ile 408 mm ± 1 mm düşme yüksekliği ile elde edilir 1 J, bir darbe enerjisine ile yapılır.

1 J karşılık gelen ölçek plaka üzerinde nokta askıya kalibrasyon çarpıcı eleman sarkacın yaya noktası "k" karşı sallanmaya izin vererek elde edilir. sarkaç vurduktan sonra, kalibrasyon çarpıcı elemanı hareket etmeyecektir. operasyon en az 10 kere tekrarlanır ve 1 J noktası sürükleme işaretçisi endikasyonları ortalamasıdır.

Aşağıdaki gibi Ölçeğin diğer pint sonra belirlenir:

a) düz bir çizgi daire ve 0 J noktasının ortasından çizilir;

b) bu ​​hat üzerinde 1 J noktasından nin ortogonal projeksiyonu P ile gösterilmiştir;

c) noktaları 0 J ve P 10 eşit parçaya bölünür arasındaki mesafe;

d) Her bölme noktası sayesinde, bir satır satır 0 JP dik çizilir;

e) Bu çizgilerin ve çember arasındaki kavşak 0.1 J eşit darbe enerjisi değerlerine karşılık gelir; 0.2 J; J. 0.9 kadar

Aynı ilke, 1 J noktadan sonra ölçek genişletmek için kullanılabilir. ölçek plaka "f" bölümü figürü B.6 gösterilmiştir.

Kalibrasyon cihazının B.4

bahar çekiç bırakma tabanına konur kalibre edilmesi ve daha sonra serbest bırakma cihazı vasıtasıyla üç defa çalıştırılır; elle serbest edilmeyecektir.

Her işlem için, Yay çekicinin dikkat çekici unsur farklı bir konumda açık kalibre edilecek. kalibrasyon cihazının üç okumanın ortalama değeri, numunenin darbe enerjisinin gerçek değeri olarak alınır.
