Paslanmaz Çelik Ball Basınç Test IEC60884-1 Madde 25.2 Şekil 37

Paslanmaz Çelik Ball Basınç Test IEC60884-1 Madde 25.2 Şekil 37

Marka Adı: HongCe
Model Numarası: BP-1
Moq: 1 Set
fiyat: Anlaşılabilir
Ödeme Şartları: T/T
Tedarik Yeteneği: 50 set / ay
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Yük:
0,2N ± 20N
Malzeme:
304 Paslanmaz çelik
çelik bilye:
R2.5mm ISO 3290 rulman çelikleri
standartları:
IEC60335、IEC60695 vs.

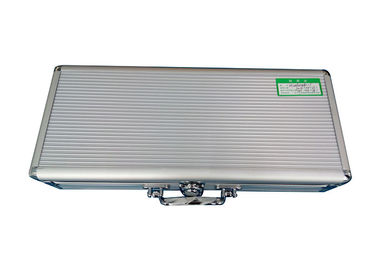

Ambalaj bilgileri:
Alüminyum kutu
Vurgulamak:

electric socket tester

,

electrical plug tester

Ürün Açıklaması

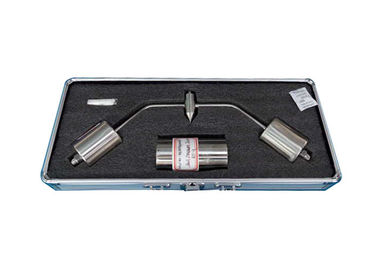

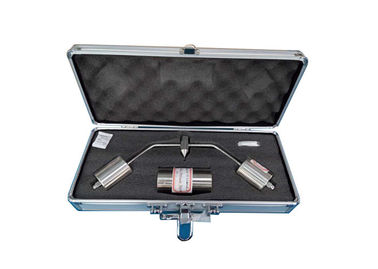

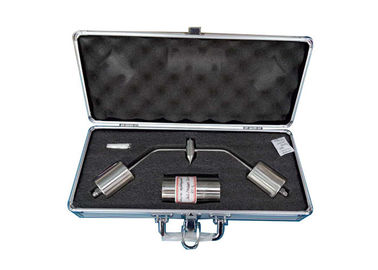

Paslanmaz çelik topu basınç test cihazı IEC60884-1 yan tümce 25,2 şekil 37

Ürün Detayları:

Topu basınç Tester IEC884-1, IEC950 gibi pek çok standart gereksinimleri ve benzeri uygundur. Bu elektrik muhafaza ve yalıtım malzemeleri ile yapılır kadar dış parçaları ısı dayanıklılığını test etmek için kullanılır. Elektroteknik ekipman ve yarı mamuller ve bileşenleri için geçerlidir. Seramik hariç katı elektrik yalıtım malzemeleri için de kullanılır.

Teknik Özellikler:

Yük 20N±0.2N

Çelik bilye R2.5mm ISO 3290 rulman çelikleri
Malzeme 304 paslanmaz çelik Destek Ф50X100 Ф2.5X25 termometre deliği
Standartları IEC60335, IEC60695 vs.

25,2 akım taşıyan parçalar ve parçaları korumak için malzeme gerekli izolasyon parçaları

dışında bu konumda bir kutuda topraklama terminalleri korumak gerekli ısı yalıtım parçalar belirtildiği 25,3 test pozisyon gibi parçalar termoplastik malzeme açık yüzey alanı devrede topraklama, 2 mm genişliğinde, faz ve nötr PIN girişi delik soket-çıkışları, çevreleyen bir top-basınç testi için 37, şekilde gösterilen aparatı sayesinde tabi tutulamaz.

Numuneler üzerinde test gerçekleştirmek mümkün olmadığında Not, bir parça en az 2 numune kesilmiş mm kalınlığında testi yapılmalıdır. Bu mümkün değilse, en fazla dört kat, her kesim aynı örnekten kullanılabilir, bu durumda katmanları toplam kalınlığı olacaktır değil 2,5 az mm.

Test altında parçası en az 3 mm kalınlığında çelik bir plaka üzerinde ve bu ile doğrudan temas halinde yerleştirilir.

Test edilecek parçası yüzeyine yatay pozisyonda yerleştirilir ve test cihazları yarımküresel ucu yüzeye 20 N. bir güçle karşı basıldığında

Test yükleme ve destek anlamına gelir içinde Isıtma test başlamadan önce stabilize test sıcaklığı elde var emin olmak yeterli bir süre kabine yerleştirilecektir.

Test bir Isıtma (125 ± 2) ° c sıcaklıkta dolap yapılır

Topu örneği kaldırılmış 1s sonra hangi o zaman 10 içinde dalmış s, soğuk suda yaklaşık oda sıcaklığında soğutma için.

Denge kontrol edin:

Basınç topu destek koymak, onun salınım duruma göre yüklü vücut konumunda uygun ayarlama yapabilirsiniz. Yüklenen vücut sıkıca twist, yine destek basınç topu koymak, ayarlama etkisi emin olmak için onun salınım durum gözlemlemek.

Denge durumu, yalnızca altında basınç topu sorunsuz yerleştirilebilir, aksi takdirde basınç topu bariz salınım, eğer olacak optik cihaz test etmek için kullanabilirsiniz, ciddi test sonuçlarının doğruluğunu etkileyecektir.

Uygulama yöntemi:

1. başta cihazın numune Isıtma kutusuna koyun lütfen, numune ve yükleme aygıt daha sonra standart bir sıcaklık 24 saat veya ulaşmak sonra termal denge koşulları için tutulur ve sonraki test yapın.

2. sonra daha önce destek ortasında ön işleme, ve basınç topu destek ortasında giderek koymak numune koydu.

3. ne zaman basınç zaman standart gereksinimi, basınç top dikey taraftan kaldırın gerekir uygulamak için ulaşmak ve sonraki test için numune dışarı çıkar.

Bakım:

1. R2.5 çelik top rulman çelikleri, koruma Pasa dikkat var.

2. destek yüzeyi parlak, temiz ve düzgün tutulur.

3. önlemek yabancı bloke Ф 2.5 ısıl delik.

4. önlemek Dengeleme ağırlığı vidayı gevşetin.
