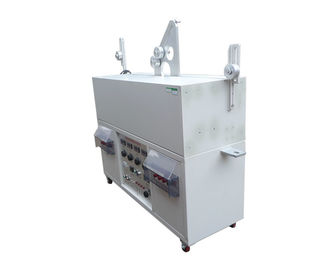

Tamamlanan Esnek Kablo Test Cihazları IEC60245-2 Madde 3.1 Şekil 1

Tamamlanan Esnek Kablo Test Cihazları IEC60245-2 Madde 3.1 Şekil 1

Marka Adı: HongCe
Model Numarası: HDX1302
Moq: 1 Set
fiyat: Negotiatable
Ödeme Şartları: T/t, Paypal
Tedarik Yeteneği: ayda 10 Set
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Calibration Certificate(cost additional)
Standart:
IEC60245-2 yan tümce 3.1 Resim 1
Çekirdek geçerli yükleme:
0-25A
Voltaj yükleme:
0-400V
Hız testi:
0,33 m/S
Ambalaj bilgileri:
Standart ihracat ambalaj
Vurgulamak:

malzeme test ekipmanları

,

electric wire tester

Ürün Açıklaması

IEC60245-2 Resim 1 esnek kabloları Tester esneme kablo test etme donanımları

Standart : IEC60245-1 kauçuk yalıtımlı kablolar oranlı gerilim 450/750 V-Part 1:General gereksinimleri, IEC60245-2 yan tümce 3.1 şekil 1 İZOLELİ kauçuk kablolar oranlı gerilim ilâ ve dahil olmak üzere 450/750 V-Bölüm 2 (dahil): Test yöntemleri.

Uygulama: Tamamlanan esnek kablolar mekanik gücü kontrol etmek için kullanılır. Bu test ile nominal kesit alanı 4 mm 2 büyük göbek esnek kablolar ve fazla 18 çekirdek fazla iki konsantrik katmanlarda koydu sahip kablolar için geçerli değildir.

Test s geniş: Esnek kablolar tamamlandı.

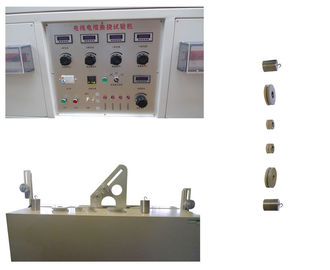

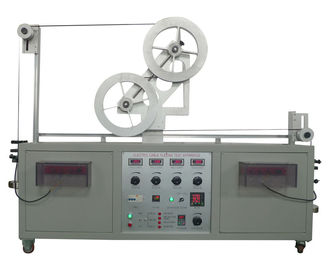

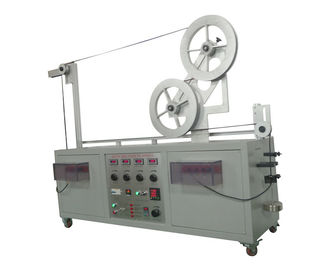

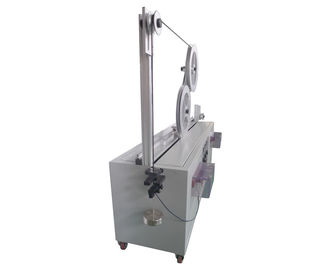

Özelliği : Bu kablo test edicisi taşıyıcısı C oluşur (IEC60245-2 şekil 1 bakınız), bir sürüş sistemi taşıyıcı ve dört makaralar kablo her örneği için test edilecek. Taşıyıcı C A ve B, aynı çapı iki kasnaklar destekler. İki sabit makaralar, cihazları, iki ucundaki makaralar A ve B üzerinden farklı bir çap olabilir, ama tüm dört makaralar çok örneği arasında yatay düzenlenmiş. Taşıyıcı bir mesafe yaklaşık olarak sabit bir hızda 1 m 0, 33 m/s arasında hareket yönü her ters döngüsü (ileri ve geri hareketleri) yapar. Esnek kablo 5 m uzunluğunda bir örnek makaralar üzerinde bir ağırlık ile yüklenen her iki ucu gergin. Bu ağırlık kütlesi ve makaralar A ve B çapı aşağıdaki tabloda verilmiştir.

P parametreleri (mm):

Güç kaynağı AC 220V / 50HZ
Çekirdek geçerli yükleme 0-25A
Voltaj yükleme 0-400V
Hız testi 0,33 m/S
Mesafe test 1000±20mm
Uygun çekirdek 2-18
Nominal kesit alanı 0,2 ~ 4 mm2
Makaralar çapı 60,80,120,160, 200mm (müşteri isteğe bağlı: Standart donatılmış 3pcs)
Kombine ağırlık 0,5 kg, 1 kg, 1,5 kg, 2 kg, 2,5 kg, 3 kg, 3.5 kg, 4 kg, 6 kg, 7,5 kg, 8 kg
Arıza test Geçerli kesinti, iletkenler, test ve kasnak arasında kısa devre arasında kısa devre.
