| test nesne: | Tamamlanmış Esnek Kablolar | Standart: | IEC60245-1, IEC60245-2 |
|---|---|---|---|
| sınama: | Esneme testi | Geçerli yükleme: | 0-25A |
| Voltaj yükleme: | 0-400V | Hız testi: | 0,33 m/S |
| Mesafe test: | 1000 ± 20mm | Uygun çekirdek: | 2-18 |
| Nominal kesit alanı: | 0,2 ~ 4mm2 | Kasnakların çapı: | 3 adet, 60, 80, 120, 160, 200 seçenekler için |
| Vurgulamak: | power cable tester,electric wire tester |
||

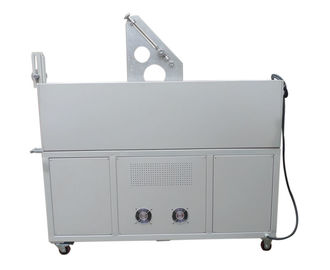

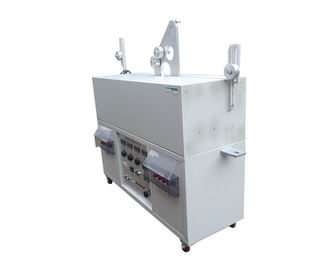

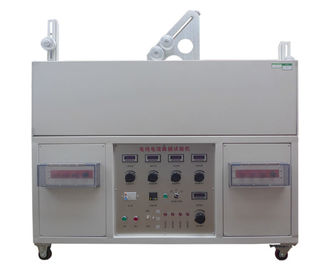

Esnek Kablolar Esnek Tester HDX1302
| Test nesnesi | Tamamlanmış esnek kablolar |
| Test | Esneklik testi |
| Standart | IEC60245-1, IEC60245-2 şekil 1 |
| Mevcut yükleme | 0-25A |
| Gerilim yükleniyor | 0-400V |
| Test hızı | 0.33m / S |
| Test mesafesi | 1000 mm |
| Uygun çekirdekler | 2-18 |
| Nominal kesit alanı | 0.2 ila 4 mm 2 |
| Makaraların çapı | 3 parça, 60, 80, 120, 160, 200 seçenekler için |
| Kombine ağırlıklar | 0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg |
| Hata testi | Akım kesilmesi, iletkenler arasındaki kısa devre, test ve kasnak arasındaki kısa devre. |
| Güç kaynağı | 220VAC 50Hz |
Açıklama:
I tamamlanmış esnek kabloların mekanik mukavemet kontrol etmek için kullanılan s Bu cihaz. Bu test, nominal kesitsel alanın 4 mm2'den daha büyük çekirdekli esnek kablolar ile ikiten fazla konsantrik katmanda 18'den fazla çekirdeği bulunan kablolar için geçerli değildir.
Standart IEC60245-1'e göre Kauçuk yalıtılmış kablolar - 450/750 V'ye kadar (450/750 V dahil) nominal gerilimler-Kısım 1: Genel gereklilikler, IEC60245-2 Madde 3.1 Şekil 1 Kauçuk yalıtılmış kablolar - 450/750 V ve dahil maksimum anma gerilimleri - Bölüm 2: Test yöntemleri.
Test numunesi: esnek kablolar Tamamlandı.
Özellik: Test, bir taşıyıcı C oluşur Bu kablo, bir taşıyıcı ve kablonun her bir örnek için dört kasnaklar için bir tahrik sistemi, test edilecek (IEC60245-2 Şekil 1 e bakınız). Taşıyıcı C aynı çapa sahip iki kasnağı A ve B'yi desteklemektedir. Aparatın her iki ucundaki iki sabit kasnak, kasnak A ve B'den farklı bir çapa sahip olabilir, ancak dört makaranın hepsi, numunenin aralarında yatay olacak şekilde düzenlenmelidir. Taşıyıcı, hareket yönünün her dönüşü arasında 0,33 m / s'lik sabit bir hızda, 1 m'lik bir mesafeden döngüler (ileri ve geri hareketler) yapar. Yaklaşık 5 m uzunluğunda bir esnek kablo örneği makaraların üzerine uzatılacak ve her iki uca bir ağırlık yüklenecektir. Bu ağırlığın kütlesi ve kasnak A ve B çapı aşağıdaki tabloda verilmiştir.
