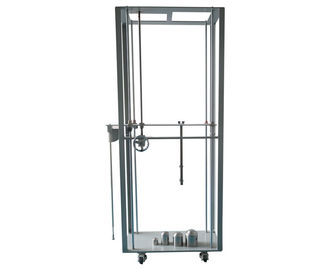

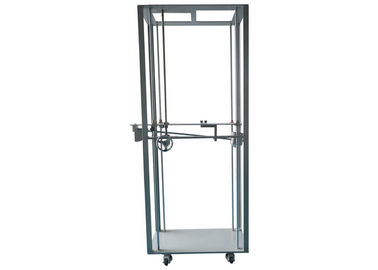

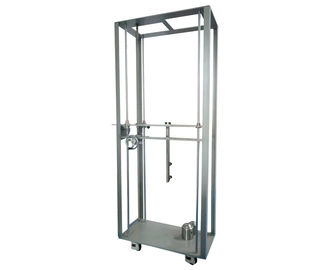

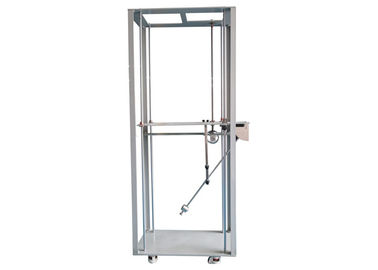

90J IEC60068-2-75 Darbe Test Cihazı Sarkaç Salıncaklı Çekiç Test Cihazı
Ürün Bilgisi:
Test cihazı, IEC61439-1: 2009, IEC62262: 2002 madde 6 ve IEC60068-2-75 şartlarına göre tasarlanır ve üretilir; elektrikli ekipman kabukları harici nesnelerle çarpıştığında mekanik çarpışma mukavemet derecesinin test edilmesine uygulanır.
Bu cihazın çerçevesi paslanmaz çelik kaynaklı, yapısı kompakt ve dayanıklıdır. Montaj braketleri yukarı ve aşağı ayarlanabilir ve darbe açısı 0-90 ° ayarlanabilir, tüm test cihazlarının kullanımı kolaydır.
Teknik parametreler:
1 | Sarkaç çubuğu açısı | 0-90 ° ayarlanabilir, ölçekli ekran |
2 | Sarkaç çubuğu uzunluğu | 1000 mm |

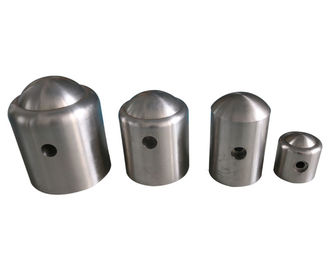

3 | Çarpıcı eleman | 5J, 10J, 20J, 50J (90J, 50J'nin aynı çarpıcı öğesini paylaşır), biri |
4 | Darbe yüksekliği | 200mm ~ 1200mm ayarlanabilir |
Darbe enerjisi, eşdeğer kütle ve düşme yüksekliği çizelgesi:
Enerji / j | 5 | 10 | 20 | 50 |
Eşdeğer kütle kg (±% 2) | 1.7 | 5 | 5 | 10 |
Düşme yüksekliği mm ±% 1 | 300 | 200 | 400 | 500 |
Mekanik Prensipler:
Bu cihaz IEC 60068-2-75'e göre tasarlanmış ve imal edilmiştir, sarkaç çubuğunun ön ucu çarpıcı elemanlara bağlanmıştır, sarkaç çubuğunu belirli bir yüksekliğe ayarlayın ve serbest bırakın, ardından sarkaç çubuğu testi çarpmak için serbestçe salıncaktır Tanımlanmış bir alan içindeki numune yüzeyi. Farklı eşdeğer çarpma elemanları, farklı darbe enerjilerine karşılık gelir ve farklı elektrikli ekipman muhafazası mukavemet testi için de geçerlidir.
Test Prosedürleri:
1. Test cihazını test numunesi öncesi uygun bir yere taşıyın, test cihazını seviyeye getirmek için yer vidalarını ayarlayın; bu aşamada, test aparatı yer vidaları ile desteklenmekte ve tekerlekler yere kapalı.
2. Sarkaç çubuğuna gereken çarpıcı enerjiye uygun çarpma elemanını takın.
Takma ve değiştirme yöntemi: Sabit cıvatayı vidalayın, seçilen çarpma elemanını sarkaç çubuğuna vidalayın, ardından cıvataları sıkın.
3. Test cihazını, numunenin test edileceği uygun pozisyona getirin, tekerleği yatay kabarcığı orta konumda olacak şekilde ayarlayın, test cihazını düz bir zeminde tutun ve tekerlek rijit temas zeminine tekerlek takın.
4. Çarpıcı elemanı çarpma noktasını hizalamak için yükselen el çarkını ayarlayın, kaldırma cihazını sabitlemek için kılavuzdaki sabit cıvatayı sıkın.
5. Sarkaç çubuğunu istediğiniz çarpma yüksekliği yüksekliğine ayarlayın, sarkaç çubuğunu serbest bırakma kelepçesine koyun, kullanıcı sarkaç çubuğunu çevirme tezgahına ve çıkarılabilir tepsideki ölçek göstergesine göre ayarlayabilir.
6. Serbest bırakma pimi serbest bırakıldığında çarpıcı eleman numuneyi etkiler.
Açıklama: Yeniden etkisini kaçının.
7. Farklı test gereksinimleri için lütfen yukarıdaki adımlara göre vurma elemanını değiştirin. Not: 50J çarpma elemanını test ederken lütfen aynı anda uzun serbest bırakma çubuğunun üst kısmındaki serbest bırakma pimini kullanın, lütfen alt serbest bırakma pininin geri geldiğinden emin olun.
90J'nin çarpıcı elemanını test ederken lütfen kısa sürme çubuğunu değiştirin.
