Maksimum ve Minimum Hesaplamada Kullanılan Coupler Çekme Test Cihazları. Zorla

Maksimum ve Minimum Hesaplamada Kullanılan Coupler Çekme Test Cihazları. Zorla

Marka Adı: HongCe
Model Numarası: HO6502
Moq: 1 Set
fiyat: Negotiatable
Ödeme Şartları: T/T, PayPal, D/A, Western Union, MoneyGram, l/c
Tedarik Yeteneği: ayda 10 Set
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Calibration Certificate(cost additional)
Konektör türü:
0.2A, 2.5A, 6A ve 10A
Maks. geri çekme kuvvetleri:
50N, 60N
Min. geri çekme kuvvetleri:
1.5 N, 2N
Standart:
IEC60320-1 madde 16 şekil12
Ambalaj bilgileri:
Standart ihracat ambalaj
Vurgulamak:

Elektrik soketi tester

,

mekanik anahtar cihazı

Ürün Açıklaması

Maksimum ve Minimum Hesaplamada Kullanılan Coupler Çekme Test Cihazları. Zorla

Standart : IEC60320-1 Madde 16, şekil 12 standart gerekliliğini onaylayın.

Uygulama: Bu cihaz, esasen, konektörün cihaz girişinden çekilmesi için gereken maksimum gücü ve cihazın girişinden tek bir pin ölçerini çekmek için gereken minimum kuvveti belirlemek için kullanılır; ayrıca, sıcak koşullar için konektörleri test etmek için de kullanılabilir Sıcak koşullar.

Test genişliği: Coupler.

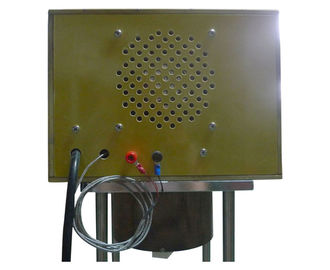

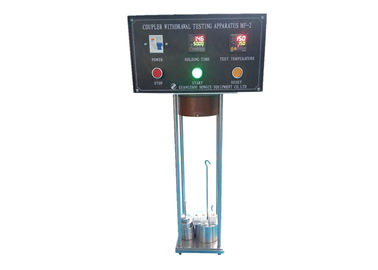

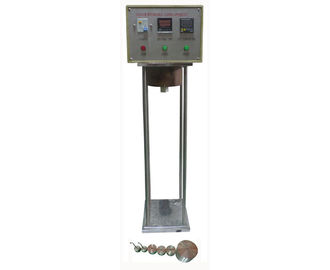

Özelliği : Bu cihaz, bir kontrol kabini, montaj plakası, ısıtma cihazı, alet giriş soketi (sıcak şartlar için konektörleri test etmek için 10A standart donanım, çok sıcak koşullar için 10A ve 16A) kancası ve birincil ağırlık, ilave ağırlıktan oluşur.

Cihaz giriş kısmı, Şekil 12'de gösterildiği gibi cihazın montaj plakası A'ya sabitlenmiştir; böylece cihaz giriş pimi eksenleri dikey olacak ve pimlerin serbest uçları aşağı gelecektir. Sıcak koşullar ve çok sıcak koşullar için konnektörlerin test edilmesi için bir ısıtma cihazı C sağlanmış ve bunun üzerine cihaz girişi monte edilmiştir. Birincil kütle sarsılmadan bağlayıcı üzerine asılır ve yardımcı kütlenin ana kütleye 5 cm yükseklikten düşmesine izin verilir. Bağlayıcı cihazın girişinde kalmamalıdır. Konektörleri sıcak şartlar ve çok sıcak koşullar için test etmek için, ısıtma işlevi açık olmalıdır, sıcaklığa ulaştıktan sonra maksimum çekme kuvvetini test etmeye başlayın.

.

P arameters :

1. Güç kaynağı: 220V, 50 / 60HZ.

2. Tablo 3 - Maksimum ve minimum çekilme kuvvetleri

Bağlayıcı türü

Çekilme kuvvetleri

N

Maksimum çok pinli mastar Minimum tekli pin
0.2A, 2.5A, 6A ve 10A 50 1.5
16A 60 2

3. Maksimum geri çekme kuvvetleri

Maksimum geri çekme kuvvetleri Temel ağırlık Tamamlayıcı ağırlık
50N 45N (kanca ile) 5N
60N 45N (kanca ile) + 4N + 5N 6N
Not: Ağırlık kancası 45N ağırlığına dahildir.

4. Minimum çekilme kuvvetleri

Minimum çekilme kuvvetleri Ağırlık
1.5N

1.5N ağırlık ve 10Alçı tel veya toprak tel

Tek iğne

2N

2N ağırlık ve16Alçı tel veya toprak tel

Tek iğne

Not: Tekli pimin ağırlığı ilgili ağırlığa dahil edilmiştir

5. Sıcak şartlar için konnektörlerin test edilmesi için 10A'lık ısıtma ölçeri, çok sıcak koşullar için 10A ve 16A, diğerleri soğuk koşullardaki test göstergesi, test göstergeleri isteğe bağlıdır.
