Otomotiv Kondenser ve Evaporatör 100s / Oda 2g / y için Vakum Odası Helyum Kaçak Test Cihazları

Otomotiv Kondenser ve Evaporatör 100s / Oda 2g / y için Vakum Odası Helyum Kaçak Test Cihazları

Marka Adı: HongCe
Model Numarası: HHKLS
Moq: 1 Set
fiyat: Anlaşılabilir
Ödeme Şartları: L/c, T/T, Western Union
Tedarik Yeteneği: 1 ayda ayarla
Ayrıntılı Bilgiler
Menşe yeri:
ÇİN MALI
Sertifika:
CE, ROSH, FCC (Cost additional)
Vakum Odası:
2
İzleyici Gaz:
Helyum
Reddetme Noktası:
2 g / y
Çevrim Zamanı:
100s / hazne
Helyum kurtarma:
Kurtarma Oranı ≥% 95
iş parçası:
Otomotiv Kondenser ve Evaporatör
Ambalaj bilgileri:
Kontrplak
Vurgulamak:

helium leak detection

,

helium leak test equipment

Ürün Açıklaması

Otomotiv Kondenser ve Evaporatör için Vakum Odası Helyum Kaçak Tespiti Sistemi

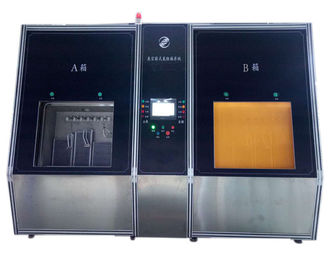

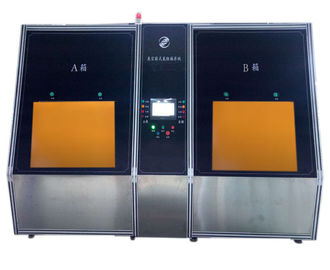

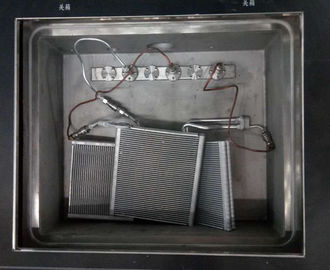

Vakum odası helyum sızıntısı tespit sistemi iki vakum odasına sahiptir, iki vakum kutusu bağlı çalışır. İş parçası bir vakum odasına yerleştirilir ve hızlı bağlantılarla bağlanır. Daha sonra, vakum odasındaki DOORCLOSE düğmesi aynı anda basılır. Kapı otomatik olarak kapatılır ve test döngüsü başlatılır. Kapı kapalıyken oda kapısının hareketine müdahale eden hiçbir nesne olmadığından emin olmak için vakum odası kapılarının her iki tarafında ızgara koruyucuları monte edilir.

Kapılardan biri kapatıldıktan sonra, bu bölmenin algılama döngüsü başlar. Bu noktada operatör operasyon için diğer odaya gidebilir.

Teknik parametreler:

İş parçası Otomotiv Kondenser ve Evaporatör
Vakum Odası

Bir oda

(Test Kondenseri)

Bir Oda (Test Evaporatör)
Boyut 750X620X220mm Boyut 750X620X220mm
İş İstasyonları 6 İş İstasyonları 3
Brüt Sızıntı Testi için Basınç

Azot / Sıkıştırılmış Hava

3,5 Mpa (Aşağı doğru ayarlanabilir)

İzleyici Gaz Helyum
Reddetme Noktası 2 g / y
İnce Sızıntı Testi Basıncı 4.0 Mpa (Aşağı doğru ayarlanabilir)
Devir süresi 100s / hazne
Helyum kurtarma Kurtarma Oranı ≥% 95

Ana yapılandırma:

Vakum pompası BAOSI
Vakum monometresi INFICON
Kaçak dedektörü AGİLENT
Elektromanyetik dalga Parker
Basınç sensörü DANFOSS
PLC OMRON
Dokunmatik ekran WEINVIEW
Elektrik parçaları FUJI, SCHNEIDER, MITSUBISHI vb.
Helyum konsantrasyonu dedektörü HongCe

Sistemimiz, düzenli hassas kalibrasyonları gerçekleştirmeyi çok kolaylaştıran otomatik bir kalibrasyon prosedürüne sahiptir. Kalibre edilen sistem, iş parçasının genel sızıntı oranını doğru bir şekilde belirler.

Sistemin günlük denetimi: standart kaçak göstergesi (günlük muayeneye ayrılmıştır) denetlenecek iş parçasını simüle eder ve sistem doğruluğunun on-line kalibrasyonunu işler, sistemin doğruluğunu ve güvenilirliğini tam olarak garanti edebilir operasyonun

Standart kaçak göstergesi

Ana menü ve işlev düğmeleri ekranda olabilir:

* Manuel bakım

* Parametre ayarı

* Test durumu izleme:

* Arıza alarmı ve kendini teşhis etme

* Üretim veri istatistikleri

Yazılım

Vakum helyum algılama:

Vakum odasının boşaltılması, ayarlanan kaçak tespit basıncına ulaştığında ve aynı zamanda kutudaki iş parçasının boşaltılması tamamlandığında, sistem, vakum odasında helyum sinyalini tespit eder ve bu sinyal için sıfırı bastırır ve Daha sonra iş parçası 4.0 Mpa (aşağı doğru ayarlanabilir) helyum gazı ile doldurulur. İş parçasındaki helyum basıncı ayarlanan değere ulaştığında, kaçak detektörü işlemi iş parçasına tespit edilir.

Sızıntı detektörü, ayarlanan değeri aşan bir helyum sinyali bulursa, iş parçasında ince bir sızıntı olduğunu gösterir. Sistem bir sızıntı alarmı verir. Operatör onay düğmesine basar, ardından atmosfer doldurulduktan sonra vakum odası otomatik olarak açılır. Operatör, hızlı konektörü çalışma parçasından ayırabilir, iş parçasını boşaltabilir ve uygun şekilde işaretleyebilir.


Kaçak detektörü, ayarlanan değeri aşan bir helyum sinyali bulamazsa, tespit edilen iş parçasının sızdırmaz olduğunu, sistemin PASS sinyali verdiğini ve iş parçası helyumunun otomatik olarak geri kazanıldığını gösterir. Helyum geri geldiğinde, sistem vakum odasını hava ile doldurur. Vakum odasının basıncı atmosfer basıncına yükseldiğinde ve iş parçasının helyum geri kazanım işlemi tamamlandığında, vakum odası kapısı otomatik olarak açılır ve tespit prosedürü tamamlanır.
