Menşe yeri: | Çin |
Marka adı: | HongCe |
Sertifika: | calibration certificate (cost additional) |
Model numarası: | ADL-1 |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiatable |
Ambalaj bilgileri: | Kontrplak |
Teslim süresi: | 15 gün |
Ödeme koşulları: | T/T |
Yetenek temini: | 25 aylık ayarla |
Modu: | ADL-1 | Denetim: | PLC |
---|---|---|---|
Operasyon: | dokunmatik ekran kullanımı | dil: | İngilizce |
Standart: | IEC60598 | fıkra: | IEC60598.4.14.3 |
Vurgulamak: | light testing equipment,led ışık Tester |

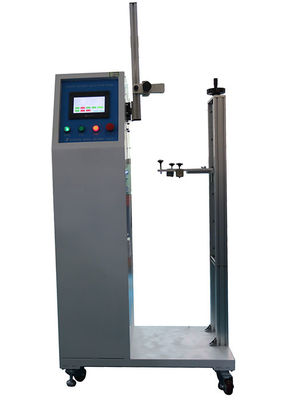

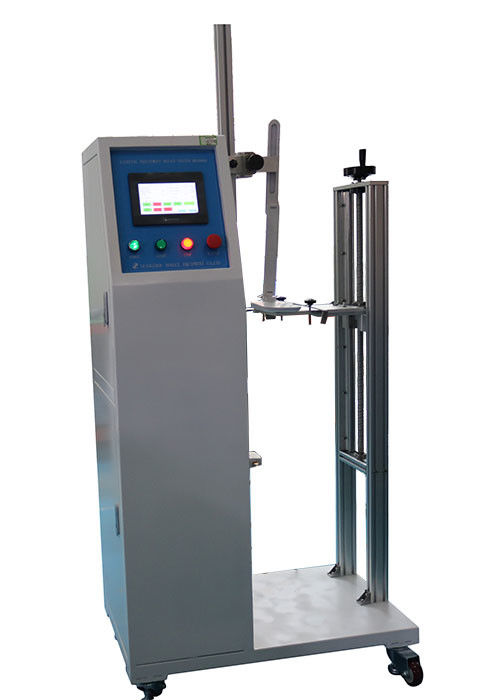

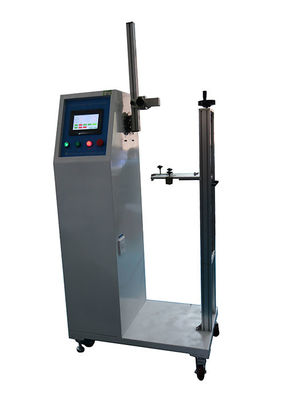

Fenerlerdeki Işık Değişimi Işık Test Cihazları Ayar Cihazları IEC60598-1 R500mm
Ürün Bilgisi:
Cihaz, ayar cihazını tespit etmek için kullanılır ve IEC60598-1 madde 4.14.3'e göre onaylanır.
Uygun kablo veya kablo ile donatılmış ayar cihazı aşağıdaki tabloya göre çalıştırılmalıdır. Bir çalışma döngüsü, aralığın bir ucundan diğerine ve geri başlangıç pozisyonuna bir harekettir. Hareket hızı, cihazın kayda değer bir şekilde ısınmasına neden olmaz ve saatte 600 devreyi aşmamalıdır.
Esnek bir tüpten oluşan ayar cihazları için, bu test için ayar aralığı normal olarak dikeyden her iki yönde 135 ° 'dir. Bununla birlikte, bu ayarın mantıksız kuvvet kullanılmadan gerçekleştirilemediği durumlarda, esnek boru sadece kendi başına kalacağı konumlara bükülür.
Teknik parametreler:
1. Test hızı, 0.1 ila 10 kez / dakika arasında ayarlanabilir.
2. Bükme açısı ayarlanabilir, her iki tarafındaki dikey çizgilerin salıncak aralığı
0-180 ° 'dir.
3. Dönme merkezi yüksekliği: 1200mm.
4. Sarkacın maksimum dönme yarıçapı: R500mm.
5. Maksimum germe hareketi inme: 0-650mm.
6. Hareket dönme açısı: 0-360 °.
7. Test döngüleri ayarlanabilir, döngü sayısı 1-999999 arasındadır.

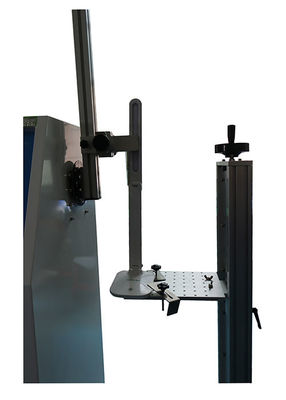

8. Armatürler, standart test ihtiyaçları aralığında çeşitli örnekleri karşılayabilir.
9. Tahrik motoru: Servo motor.
10. Kontrolör: Mitsubishi PLC.
11. HMI: dokunmatik ekran arayüzü.
12. güdümlü tüm İngilizce arayüzü, kullanımı kolay.
13. Yük: terminallerle, Yüke harici olarak bağlı (Yük isteğe bağlıdır, ek maliyet).
Standart Bilgiler:
4.11.6 Elektro-mekanik temas sistemleri, normal kullanımda meydana gelen elektriksel gerilimlere dayanmalıdır.
Uygunluk, elektro-mekanik kontak sistemlerinin pratik kullanıma karşılık gelen bir hızda 100 işleme tabi tutulmasıyla kontrol edilir (bir işlem,
İletişim). Deney nominal gerilimde ac ile yapılır ve deney akımı, elektrik kontak sisteminin nominal akımının 1,25 katı olmalıdır. Dirençli yükler için farklı bir nominal akım işaretlenmedikçe yükün güç faktörü yaklaşık 0,6 olmalıdır, bu durumda yük güç faktörü birlik olmalıdır.
Bir armatür hem rezistif hem de endüktif yükler için işaretlendiğinde, hem birlik hem de 0,6 güç faktörlerinde testlere tabi tutulmalıdır.
Deneylerden önce ve sonra, elektro-mekanik kontak sistemleri 1,5 kat nominal akımla yüklenecek ve her kontaktaki voltaj düşüşü 50 mV'u aşmayacaktır.
Bu testlerin tamamlanmasının ardından, elektro-mekanik temas sistemi, 10.2'ye göre yapılan bir elektrik dayanımı testine dayanmalıdır.
Deneyden sonra numuneler şunları gösterecektir:
- daha fazla kullanımını bozan aşınma;
- mahfazalarda veya bariyerlerde bozulma olmaz;
- elektriksel veya mekanik bağlantılarda gevşeme olmaz.
Elektro-mekanik temas sistemleri için, 4.14.3 mekanik testi bu elektrik testi ile aynı anda gerçekleştirilir.
Ayar cihazlarında test:
Armatür türü | İşlem sayısı |
Sık ayarlanması amaçlanan armatürler, | 1500 |
Ara sıra ayarlanması amaçlanan armatürler, örneğin vitrin spotları | 150 |
Sadece kurulum sırasında ayarlanması amaçlanan armatürler, örneğin projektör aydınlatma armatürleri | 45 |
