Menşe yeri: | Çin |
Marka adı: | HongCe |
Sertifika: | Third party calibration certificate(cost additional) |
Model numarası: | HJAU025 |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiatable |
Ambalaj bilgileri: | Kontrplak |
Teslim süresi: | 3 ay |
Ödeme koşulları: | L/c, T/T, Western Union |
iş parçası: | Basınç Sensörü Çekirdeği | Algılama Doğruluğu: | 1.0E-8Pa.m3 / sn |
---|---|---|---|
deney çevrimi: | 10s/pc | Test istasyonları: | 2 |
Vurgulamak: | helium leak detection,helium leak test equipment |

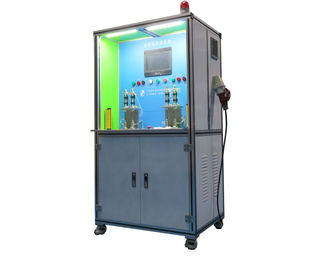

Basınç Sensörü Çekirdeği için 1.0E-8Pa.m3 / sn'lik otomatik Helyum Kaçak Test Cihazı
HongCe, basınç algılayıcısı çekirdeği için helyum sızdırmazlık test sistemini tasarladı ve manuafactured; sızıntı tespiti doğruluğu 1.0E-8Pa.m3 / sn'ye kadar, test çevrimi 10s / pc ve 5s / pc'ye kadar olabilir. Bu test sistemi iki test istasyonuna sahiptir; her bir iş istasyonu, eşzamanlı olarak 2 iş parçasını test edebilir, akıllı ve hümanize sistem yargı sonuçları verecektir: büyük sızıntı, hassas sızıntı, tamam. Otomatik sızıntı tespit fonksiyonu dışında, üretim istatistikleri fonksiyonuna da sahiptir. Yüksek hassasiyet, kolay kullanım ve hızlı test cycel, helyum kaçak test sistemini basınç sensörü çekirdek üreticileri tarafından yaygın bir şekilde benimser.
Teknik özellik:
İş parçası | Basınç Sensörü Çekirdeği |
İzleyici Gaz | Helyum |
Sızmayı Belirtmek İçin Helyum Basıncı | 50KPa (daha düşük seviyeye ayarlanabilir) |
Reddetme Noktası | 1.0E-8Pa.m3 / sn |
Test Döngüsü | 10s / pc (yükleme ve boşaltma süresi dahil) |

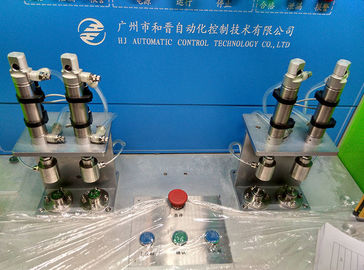

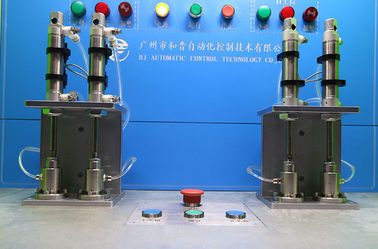

Test İstasyonları | 2 (her bir test istasyonu aynı anda 2 iş parçasını test edebilir) |
Temel çalışma prensibi:
Helyumun temel kaçak tespit prensibine göre, iş parçası fikstür vasıtasıyla iki ayrı sızdırmaz kavite ayrılmıştır: helyum dolum odası ve kaçak tespit odası, helyum izleyici gazı, helyum hazneye doldurulmuş helyum ve daha sonra Helyum sızıntı detektörü vasıtasıyla helyum sinyali içerisindeki sızıntı, iş parçasının kaçak doğruluğunu hızlı ve doğru bir şekilde tespit edebilir.
Sınama İşlemi:
1. İş parçasının yüklenmesi;
Her bir iş istasyonunda elle iş parçalarını yükleyin
2. Brüt kaçak tespiti;
Test sistemi, brüt sızıntı, alarm ışığı yanıyorsa ve ilgili iş parçası için test işlemi durdurulursa, operatörün göreceli iş parçasını manuel olarak çıkarması ve yeni bir iş parçasını değiştirmesi durumunda brüt kaçak sonuçlarını otomatik olarak değerlendirecektir. Eğer brüt sızıntı olmazsa, test sistemi bir sonraki işlemi otomatik olarak devam ettirecektir.
3. Helyoyu doldurun ve ince sızıntıları tespit edin;
Systell, otomatik olarak helyuma gerektiği gibi doldurur ve ince sızıntıyı tespit eder, OK veya NOK test sonucu verir.
4. İş parçasını boşaltma;
İş parçasını manüel olarak boşaltma.
5. Diğer otomatik işlemler.
Süreç İzleme
İş parçası-Presürlü Sensör Çekirdeği
